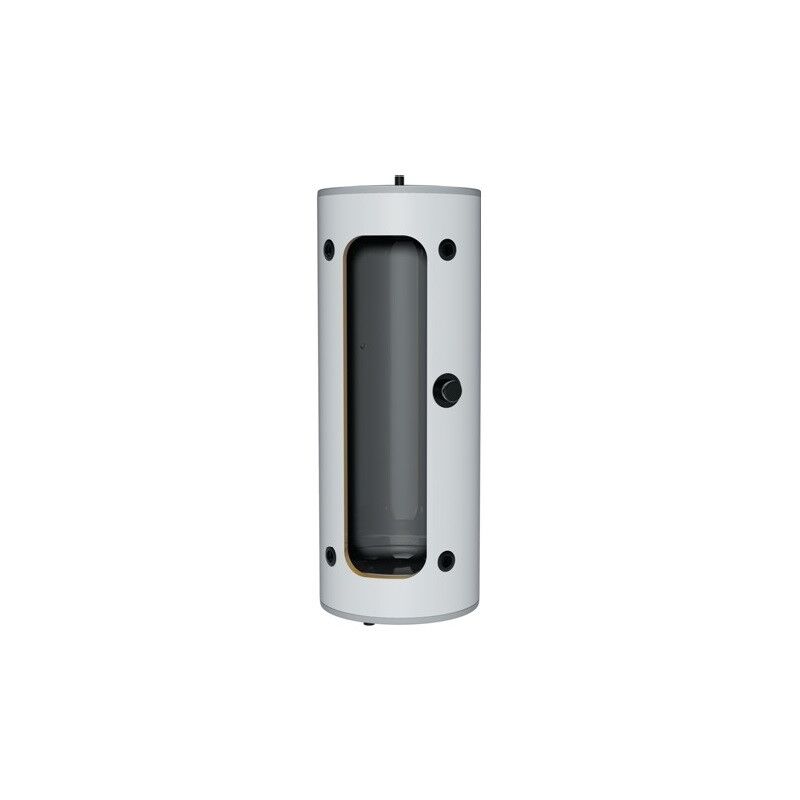

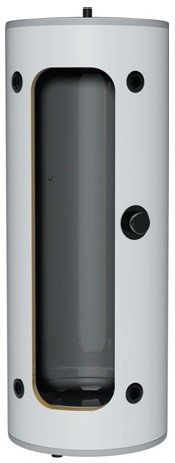

DRAŽICE NADO Akumulační nádrž 1000/200 v1 s izolací 1215803297

Akumulační nádrže s vnitřním zásobníkem

Akumulační nádrže NADO jsou vyráběny s přírubou o rozteči šroubů 210 mm pro montáž přírubové jednotky TPK. Ve standardním provedení je příruba zaslepená.

Nádrž obsahuje vnitřní smaltovaný zásobník o objemu 140, 200, 250 a 300 litrů. Vhodná jako zásobník k topným systémům s kotli na tuhá paliva.

Akumulační nádrže jsou dodávány bez izolace. Izolace je dodávána na objednávku.

TECHNICKÉ PARAMETRY

Typ

NADO 500/140 v1 500/200 v1 500/300 v1

NADO 750/140 v1 750/200 v1 750/250 v1

NADO 1000/140 v1 1000/200 v1

Objem topné vody v nádrži [l] 475 772 999

Objem vnitřního zásobníku / výměníku pro ohřev TV [l] 140 210 279 140 210 260 140 210

Maximální tlak nádoby [MPa] 0,3 0,3 0,3

Maximální tlak vnitřní nádoby [MPa] 0,6 0,6 0,6

Maximální teplota topné vody v nádobě [°C] 90 90 90

Maximální teplota užitkové vody ve vnitřní nádobě [°C] 90 90 90

Teplosměnná plocha zásobníku TV [m2] 1,43 1,95 2,58 1,43 1,95 2,15 1,43 1,95

Vydatnost teplé vody 40 °C při teplotě zásobníku 53 °C a vstupní vodě 15 °C / průtok TV [l/(l/min)] 260 / 5 260 / 10 260 / 10 490 / 5 490 / 10 490 / 10 750 / 10 750 / 10

Vydatnost teplé vody 40 °C při teplotě zásobníku 80 °C a vstupní vodě 15 °C / průtok TV [l/(l/min)] 650 / 5 650 / 10 650 / 10 1170 / 5 1170 / 10 1450 / 10 1450 / 5 1450 / 10

Hmotnost [kg] 113 127 153 137 151 180 152 166

Max. počet a výkont topné jednotky TPK 210-12 [ks x kW] 1 x 12 1 x 12 - 1 x 12 1 x 12 - 1 x 12

Max. počet a výkont topné jednotky TJ 6/4" [ks x kW] 1 x 9 - 1 x 9 (2 x 4,5) 1 x 9 - 3 x 9 1 x 9 -

Třída energetické účinnosti

B

Statická ztráta [W] 80 118 130

POPIS JEDNOTLIVÝCH VERZÍ V1

Akumulační nádrž s přírubou s roztečí šroubů 210 m. Příruba se může použít pro montáž vestavné el. topné jednotky přírubové TPK. Ve standartním provedené je příruba zaslepena. Nátrubek G 6/4" lze použít pro montáž ale. topné jednotky TJ G 6/4" u akumulačních nádrží NADO .../140 v1. V2

Akumulační nádrž s přírubou s roztečí šroubů 210 mm pro montáž vestavné el. topné jednotky přírubové TPK a jedním výměníkem o ploše 1,5 m˛ pro připojení dalšího topného systému (např. SOLAR). Ve standartním provedení je příruba zaslepena. Nátrubek G 6/4" lze použít pro montáž el. topné jednotky TJ G 6/4". V3

Akumulační nádrž s přírubou s roztečí šroubů 210 mm pro montáž vestavné el. topné jednotky přírubové TPK a dvěma výměníky, každý o ploše 1,5 m˛ pro připojení dalšího topného systému (např. SOLAR). Ve standartním provedení je příruba zaslepena.
