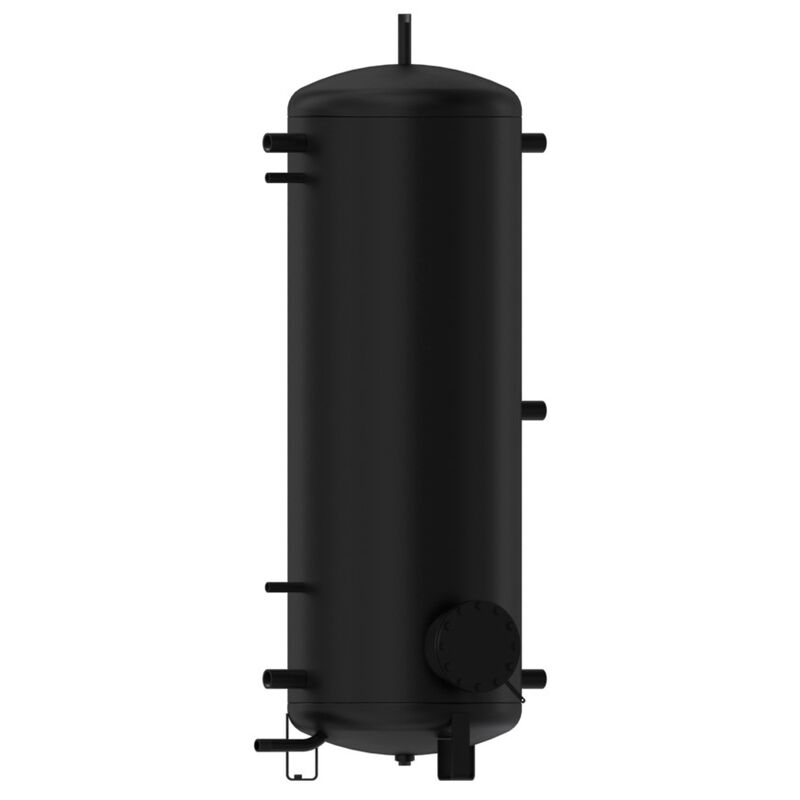

DRAŽICE NAD 1500 v1 Akumulační nádrž 122180393
Máte dotaz?
Napište nám, brzy se ozveme
DRAŽICE NAD 1500 v1 Akumulační nádrž 122180393
DRAŽICE NAD 1500 v1 Akumulační nádrž 122180393

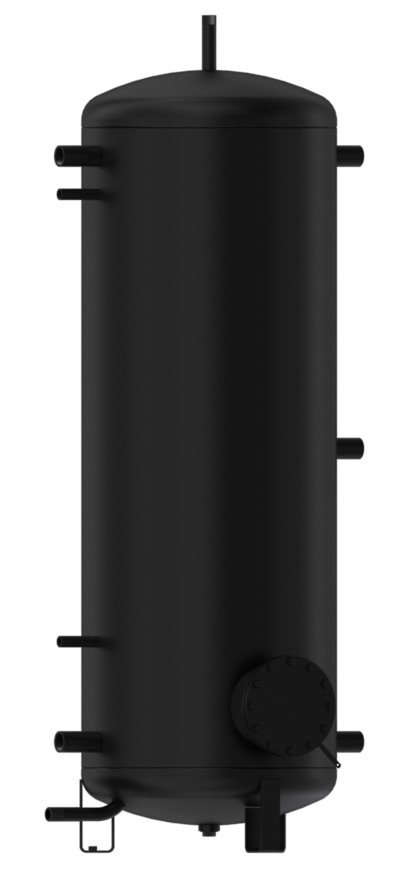

Dražice NAD 1500 v1
Typy: 500, 750, 1000, 1500, 2000 l
Nádrž se dodává bez izolace
Lze objednat moderní izolaci Neodul
Vhodná jako vyrovnávací zásobník k topným systémům s kotli na tuhá paliva
Do příruby lze instalovat topnou jednotku TPK 210/12
Na zakázku lze na nádrž přidat další dvě příruby
Do hrdla lze instalovat topnou jednotku TJ 6/4"
|
Rozměry hrdel Hrdlo 1–vnitřní závit |
NAD500v1 NAD750v1 NAD1000v1 NAD1500v1 NAD2000v1 |
|
1¼" |
|
|
Hrdlo 2–vnitřní závit |
½" |
|
Hrdlo 3–vnější závit |
1" |
|
Hrdlo 4–vnitřní závit |
1½" |
|

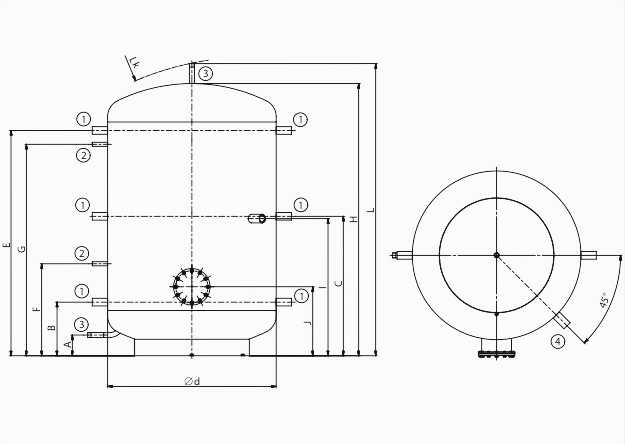

Rozměry nádrží Průměr nádrže |
|
NAD 500 v1 |
NAD 750 v1 |
NAD 1000 v1 |
NAD 1500 v1 |
NAD 2000 v1 |
|
d |
600 |
750 |
850 |
1100 |
1100 |
|
|
Průměr nádrže s izolací |
D |
760 |
910 |
1010 |
– |
– |
|
Celková výška nádrže |
L |
1970 |
2030 |
2040 |
1906 |
2436 |
|
Klopná výška |
LK |
1990 |
2050 |
2060 |
1925 |
2480 |
|
Vypouštěcí hrdlo |
A |
100 |
100 |
100 |
135 |
135 |
|
Hrdlo Z/T okruhů |
B |
270 |
282 |
297 |
350 |
350 |
|
Hrdlo Z/T okruhů |
C |
958 |
970 |
985 |
910 |
1175 |
|
Hrdlo Z/T okruhů |
E |
1644 |
1656 |
1671 |
1470 |
2000 |
|
Hrdlo jímky pro čidlo |
F |
505 |
517 |
532 |
600 |
600 |
|
Hrdlo jímky pro čidlo |
G |
1554 |
1566 |
1581 |
1380 |
1910 |
|
Hrdlo topné jednotky TJ6⁄4" |
I |
937 |
950 |
965 |
895 |
1160 |
|
Hrdlo příruby |
J |
353 |
366 |
381 |
450 |
450 |
|
Technické parametry Objednací číslo |
|
NAD 500 v1 |
NAD 750 v1 |
NAD 1000 v1 |
NAD 1500 v1 |
NAD 2000 v1 |
|
|
1213803293 |
1216803293 |
1215803293 |
122180393 |
122280393 |
|
|
Celkový objem nádrže |
[l] |
475 |
772 |
999 |
1507 |
2007 |
|
Hmotnost včetně izolace (bez vody) |
[kg] |
96 |
122 |
141 |
204(bez izolace) |
247(bez izolace) |
|
Max. provozní teplota/přetlak v nádobě |
[°C]/[bar] |
90/3 |
||||
|
Tloušťka izolace (Neodul LB PP) |
[mm] |
80 |
100 |
120 |
||
|
Tepelná vodivost izolace (Neodul LB PP) |
[W•m–1•K–1] |
0,032 |
||||
|
Objednací číslo izolace (Neodul LB PP) |
|
součástí nádrže |
součástí nádrže |
součástí nádrže |
6231710 |
6231711 |
|
Max. počet × výkon TPK 210-12 |
[ks] × [kW] |
1×12 |
||||
|
Max. počet × výkon TJ6⁄4" |
[ks] × [kW] |
1×9 |
||||
|
Energetická třída (Neodul LB PP) |
|
C |
||||
|
Statická ztráta (Neodul LB PP) |
[W] |
83 |
122 |
135 |
165 |
185 |
