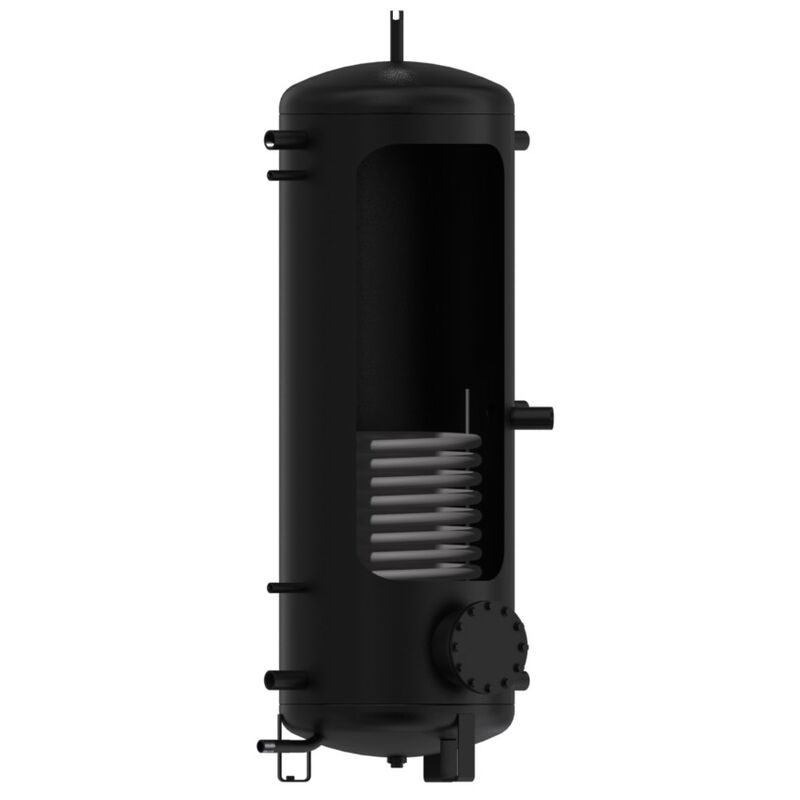

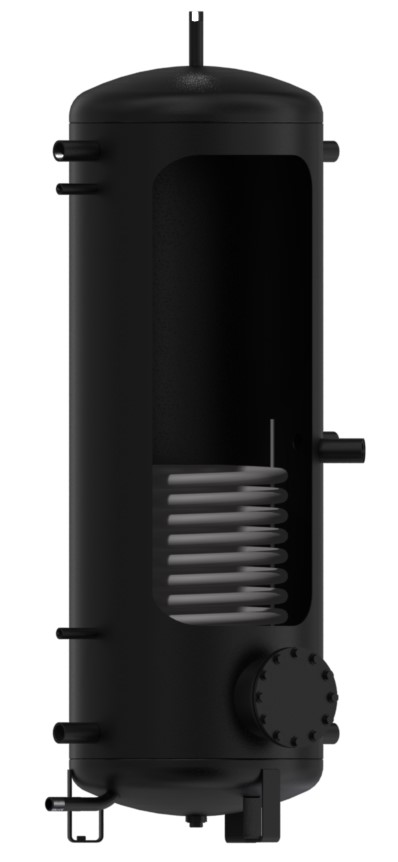

DRAŽICE NAD 1000 v4 Akumulační nádrž s izolací 1215803295

Akumulační nádrže bez vnitřního zásobníku

Akumulační nádrže NAD se vyrábějí s přírubou o rozteči šroubů 210 mm pro montáž přírubové topné jednotky TPK. Lze vyrobit i s více přírubami. Nádoba obsahuje výměník o ploše 1,5 m2 pro připojení dalšího topného systému (např. SOLAR). Trubkový výměník nelze použít pro průtokový ohřev teplé užitkové vody. Na zakázku lze rozmístění nátrubků i jejich množství změnit. Ve standardním provedení je příruba zaslepena.

Akumulační nádrže jsou vhodné jako zásobníky k topným systémům s kotli na tuhá paliva a solárním systémům.

Akumulační nádrže jsou dodávány bez izolace. Izolace je dodávána na objednávku.

TECHNICKÉ PARAMETRY

Typ

NAD 500 v4

NAD 750 v4

NAD 1000 v4

Objem topné vody v nádrži [l] 475 772 999

Průměr nádrže [mm] 600 750 850

Výška nádrže [mm] 1965 2022 2035

Maximální tlak nádoby [MPa] 0,3 0,3 0,3

Maximální tlak výměníku [MPa] 1 1 1

Maximální teplota topné vody v nádobě [°C] 90 90 90

Maximální teplota topné vody ve výměníku [°C] 110 110 110

Teplosměnná plocha výměníku [m2] 1,5 1,5 1,5

Objem výměníku [l] 10,5 10,5 10,5

Hmotnost [kg] 110 135 149

Tloušťka izolace (NEODUL LB PP) [mm] 80 80 80

Max. počet a výkon topné jednotky TJ 6/4" [ks x kW] 1 x 9 1 x 9 1 x 9

Max. počet a výkon topné jednotky TPK 210-12 [ks x kW] 1 x12 1 x12 1 x12

Třída energetické účinnosti

B

Statická ztráta [W] 80 119 133

POPIS JEDNOTLIVÝCH VERZÍ V1

Akumulační nádrž s možností rozmístění jedné až tří přírub. Příruba s roztečí šroubů 210 mm se může použít pro montáž vestavné el. topné jednotky přílrubové TPK. Ve standartním provedení je přílruba zaslepena. Nátrubek G 6/4" lze použít pro montáž el. topné jednotky TG G 6/4". V2

Akumulační nádrž s možností rozmístěbí nátrubků G 6/4". Nátrubek G 6/4" lze poulžít pro montáž el. topné jednotky TJ G 6/4". V3

Akumulační nádrž s přírubou s roztečí šroubů 210 mm a nátrubky nebo pouze s nátrubky. Příruba s roztečí šroubů 210 mm se může použít pro montáž vestavné el. topné jednotky přírubové TPK. Ve standartním provedení je příruba zaslepena. V4

Akumulační nádrž s přírubou s roztečí šroubů 210 mm pro montáž vestvné el. topné jednotky přírubové TPK a jedním výměníkem o ploše 1,5 m˛ pro připojení dalšího topného systému (např. SOLAR). Ve standartním provedení je příruba zaslepena. V5

Akumulační nádrž s přírubou s roztečí šroubů 210 mm pro montáž vestavné el. topné jednotky přírubové TPK a dvěma výměníky, každý o ploše 1,5 m˛ pro připojení dalšího topného systému (např. SOLAR). Ve standartním provedené je příruba zaslepena.
