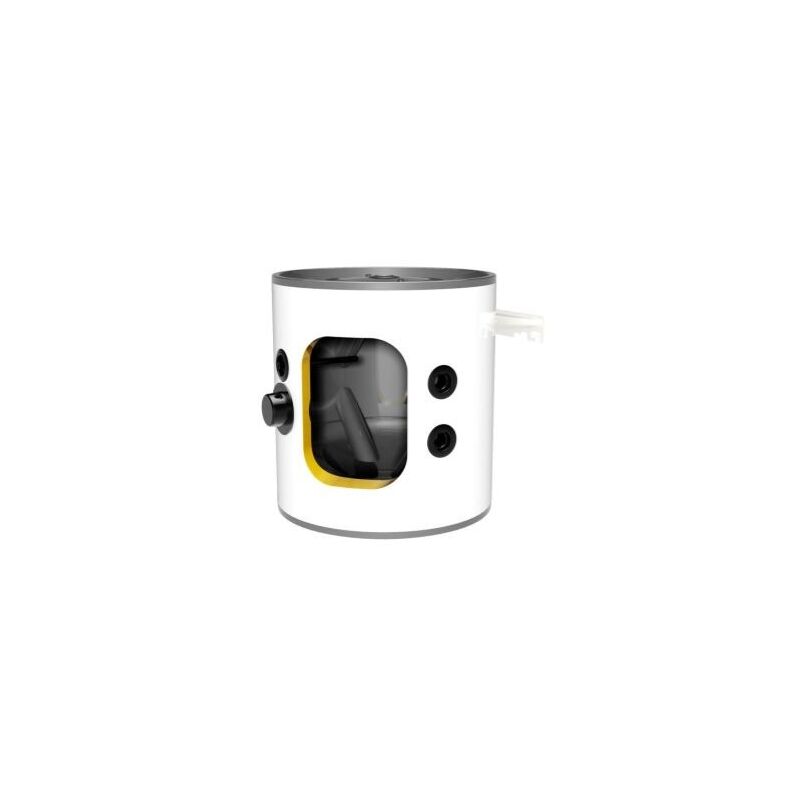

DRAŽICE NAD 50 v1 Akumulační nádrž s izolací 110580391
Máte dotaz?
Napište nám, brzy se ozveme
DRAŽICE NAD 50 v1 Akumulační nádrž s izolací 110580391
DRAŽICE NAD 50 v1 Akumulační nádrž s izolací 110580391
DRAŽICE NAD 500 v1 Akumulační nádrž s izolací 1213803293
DRAŽICE NAD 750 v1 Akumulační nádrž s izolací 1216803293
DRAŽICE NAD 1000 v1 Akumulační nádrž s izolací 1215803293
DRAŽICE NAD 500 v2 Akumulační nádrž s izolací 1213803294
DRAŽICE NAD 750 v2 Akumulační nádrž s izolací 1216803294
DRAŽICE NAD 1000 v2 Akumulační nádrž s izolací 1215803294
DRAŽICE NAD 500 v3 Akumulační nádrž s izolací 1213803287
DRAŽICE NAD 750 v3 Akumulační nádrž s izolací 1216803287
DRAŽICE NAD 500 v4 Akumulační nádrž s izolací 1213803295
DRAŽICE NAD 750 v4 Akumulační nádrž s izolací 1216803295
DRAŽICE NAD 1000 v4 Akumulační nádrž s izolací 1215803295

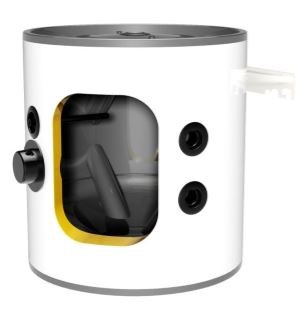

Dražice NAD 50 v1 Akumulační nádrž s izolací
NAD 50,100, 250, 500, 750, 1000 v1
Charakteristika akumulačních nádrží bez vnitřního zásobníku
NAD 50,100 a 250 – akumulační nádrž s polyuretanovou izolací (PUR 42 mm) a plechovým lakovaným pláštěm.
- Nádrž se dodává s nesnímatelnou izolací
- Vhodná jako vyrovnávací zásobník k topným systémům s tepelnými čerpadly
- Vhodná také pro chlazení
- Do nádrží lze instalovat topnou jednotku TJ 6/4"
Akumulační nádrž je vhodná jako vyrovnávací zásobník k topným systémům s kotli na tuhá paliva.
|
Rozměry nádrží Průměr nádrže |
|
NAD 50 v1 |
NAD 100 v1 |
NAD 200 v1 |
|
d |
440 |
500 |
500 |
|
|
Průměrná drže s izolací |
D |
524 |
584 |
584 |
|
Celková výška nádrže |
L |
561 |
803 |
1387 |
|
Klopná výška |
LK |
– |
– |
1470 |
|
Vypouštěcí hrdlo |
A |
215 |
225 |
225 |
|
Hrdlo Z/T okruhů |
B |
345 |
575 |
1125 |
|
Hrdlo topné jednotky TJ6⁄4" |
C |
265 |
400 |
675 |
|
Hrdlo jímky pro čidlo |
E |
365 |
555 |
795 |
|
Rozteč univerzálního závěsu |
R |
300–310,350–372,432–468 |
– |
|
|
Technické parametry |
|
NAD50v1 |
NAD100v1 |
NAD200v1 |
|
Objednací číslo |
|
110580391 |
1108803102 |
1107803191 |
|
Celkový objem nádrže |
[l] |
50 |
120 |
208 |
|
Hmotnost včetně izolace (bez vody) |
[kg] |
25 |
41 |
80 |
|
Max. provozní teplota/přetlak v nádobě |
[°C]/[bar] |
90/3 |
||
|
Tloušťka izolace (Polyuretan) |
[mm] |
42 |
||
|
Tepelná vodivost izolace (Polyuretan) |
[W•m–1•K–1] |
0,022 |
||
|
Max. počet×výkon TJ 6⁄4" |
[ks] × [kW] |
1× 3,3 |
1×6 |
|
|
Energetická třída (Polyuretan) |
|
B |
C |
|
|
Statická ztráta (Polyuretan) |
[W] |
31 |
41 |
82 |
