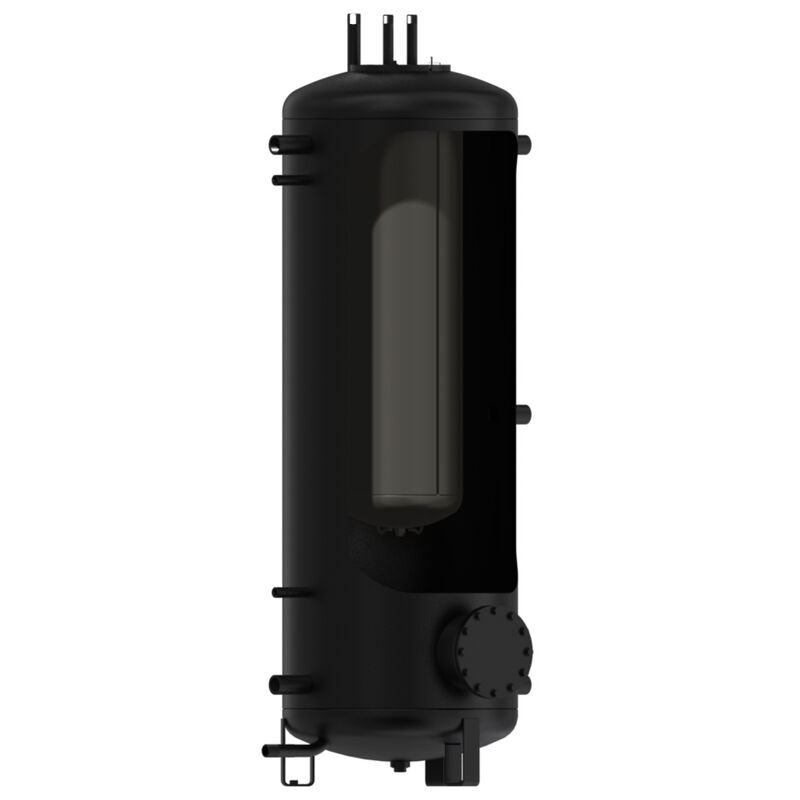

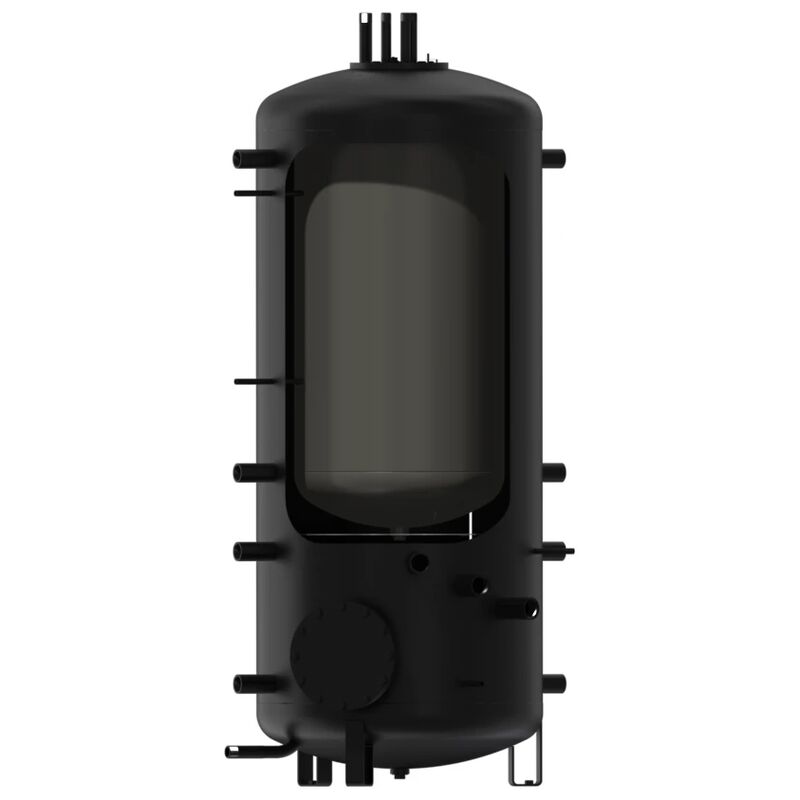

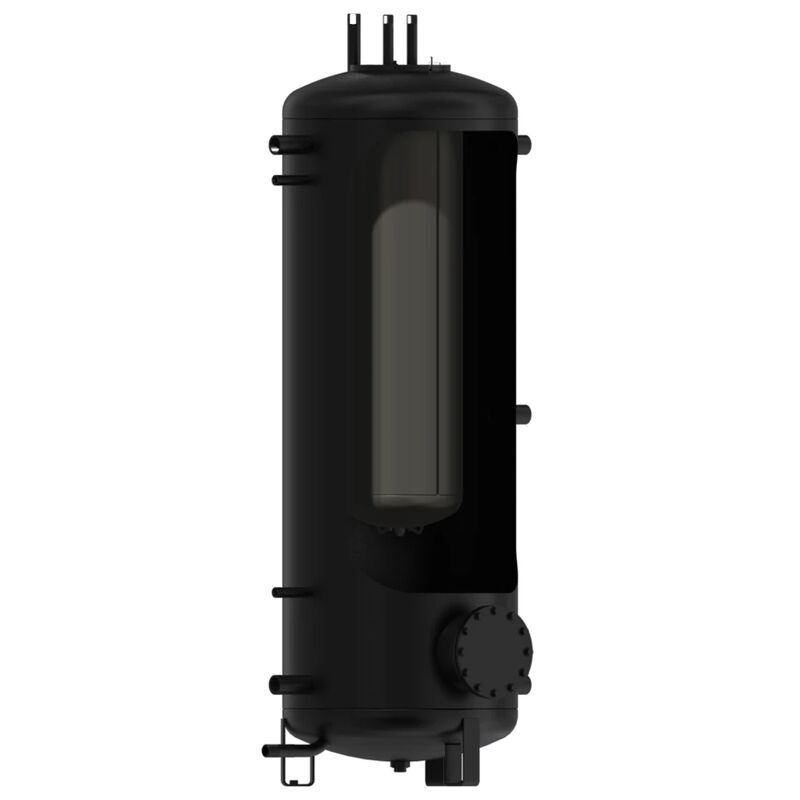

DRAŽICE NADO Akumulační nádrž 500/140 v1 s izolací 1213803215

Rozměry hrdel

Hrdlo 1 – vnitřní závit

NADO 500 v1

NADO 750 v1

NADO 1000 v1

1¼"

Hrdlo 2 – vnitřní závit

½"

Hrdlo 3 – vnější závit

1"

Hrdlo 4 – vnější závit

¾"

Hrdlo 5 – vnitřní závit

1½"

Rozměry nádrží

Průměr nádrže

NADO 500/140 v1

NADO 750/140 v1

NADO 1000/140 v1

NADO 500/200 v1

NADO 750/200 v1

NADO 1000/200 v1

d

600

750

850

600

750

850

Průměr nádrže s izolací

D

760

910

1010

760

910

1010

Celková výška nádrže

L

1970

2030

2040

1970

2030

2040

Klopná výška

LK

1990

2050

2060

1990

2050

2060

Vypouštěcí hrdlo

A

100

100

100

100

100

100

Hrdlo Z/T okruhů

B

270

282

297

270

282

297

Hrdlo Z/T okruhů

C

958

970

985

958

970

985

Hrdlo Z/T okruhů

E

1644

1656

1671

1644

1656

1671

Hrdlo jímky pro čidlo

F

505

517

532

505

517

532

Hrdlo jímky pro čidlo

G

1554

1566

1581

1554

1566

1581

Hrdlo příruby

I

353

366

381

353

366

381

Hrdlo topné jednotky TJ6⁄4"

J

937

950

965

–

–

–

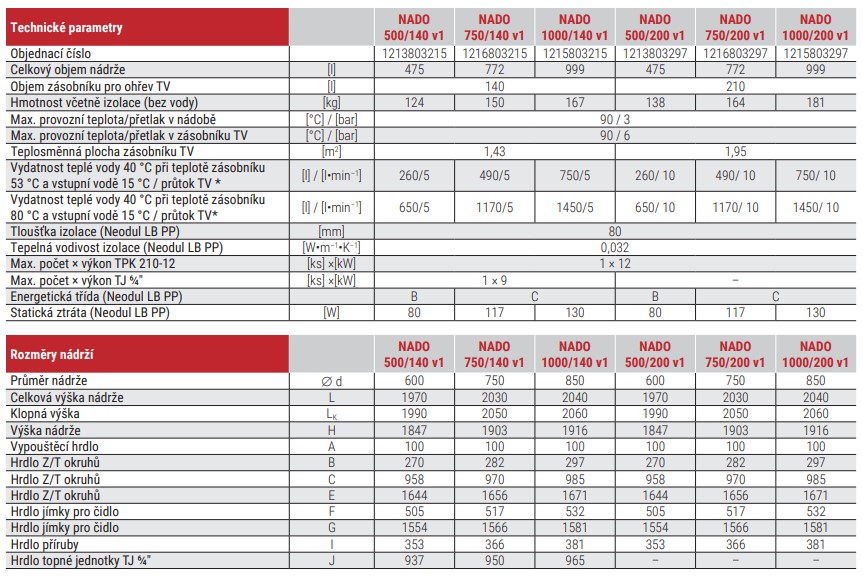

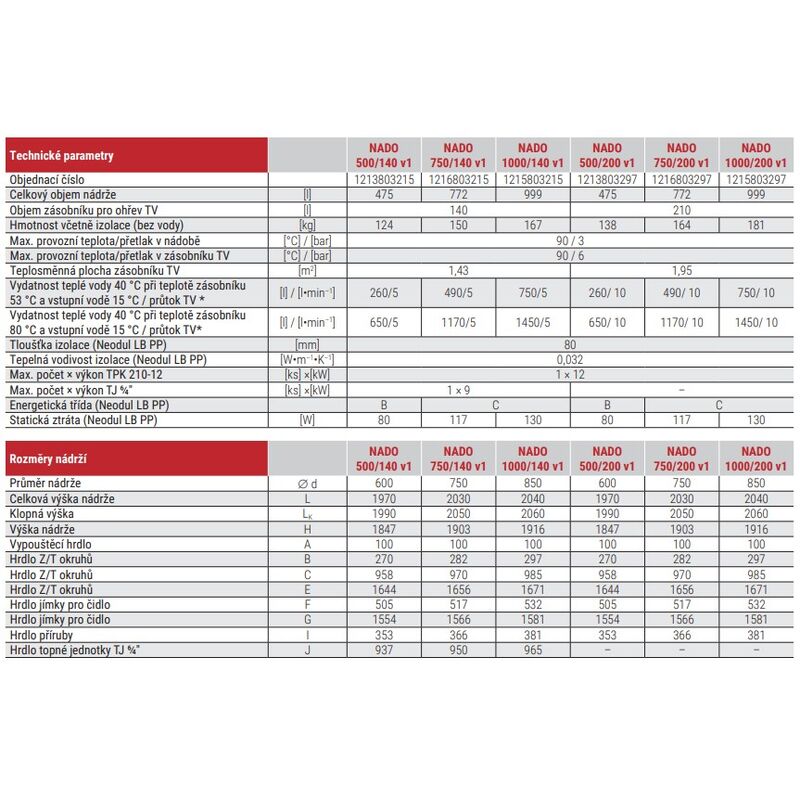

Technické parametry

Objednací číslo

NADO 500/140 v1

NADO 750/140 v1

NADO 1000/140 v1

NADO 500/200 v1

NADO 750/200 v1

NADO 1000/200 v1

1213803215

1216803215

1215803215

1213803297

1216803297

1215803297

Celkový objem nádrže

[l]

475

772

999

475

772

999

Objem zásobníku pro ohřev TV

[l]

140

210

Hmotnost včetně izolace (bez vody)

[kg]

124

150

167

138

164

181

Max. provozní teplota/přetlak v nádobě

[°C]/[bar]

90/3

Max. provozní teplota/přetlak v zásobníku TV

[°C]/[bar]

90/6

Teplosměnná plocha zásobníku TV

[m2]

1,43

1,95

Vydatnost teplé vody 40°C přiteplotě   zásobníku 53°C a vstupní vodě 15°C/průtok TV*

[l]/[l•min–1]

260/5

490/5

750/5

260/ 10

490/ 10

750/ 10

Vydatnost teplé vody 40°C při teplotě   zásobníku 80°C a vstupní vodě 15°C/průtok TV*

[l]/[l•min–1]

650/5

1170/5

1450/5

650/ 10

1170/10

1450/10

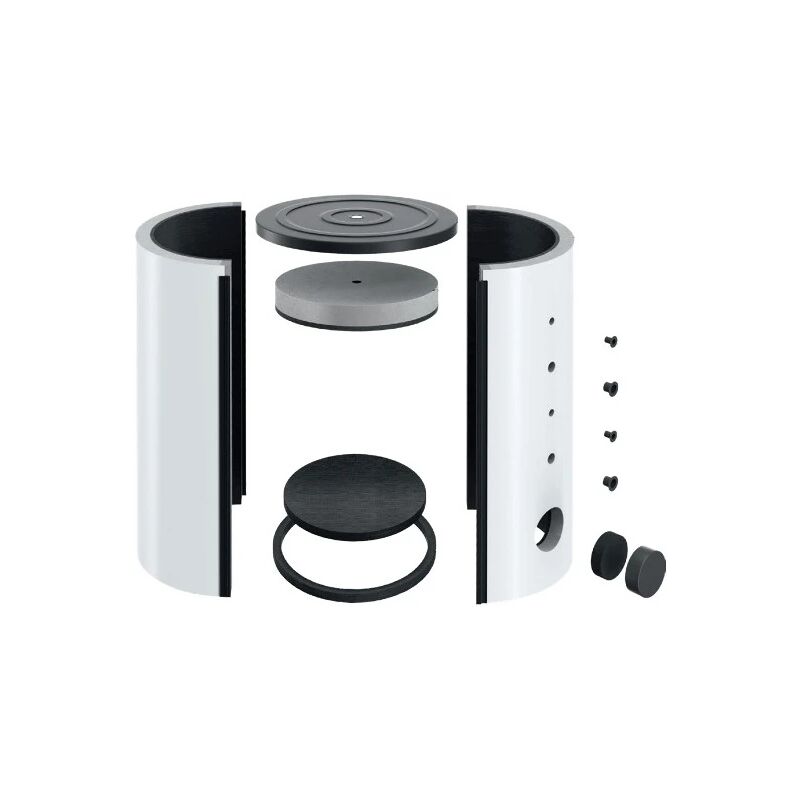

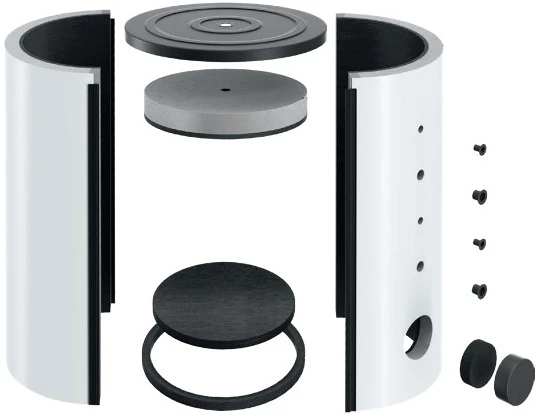

Tloušťka izolace (Neodul LB PP)

[mm]

80

Tepelná vodivost izolace (Neodul LB PP)

[W•m–1•K–1]

0,032

Max. počet × výkon TPK 210-12

[ks] × [kW]

1×12

Max. počet × výkon TJ6⁄4"

[ks] × [kW]

1×9

–

Energetická třída (Neodul LB PP)

B

C

B

C

Statická ztráta (Neodul LB PP)

[W]

80

117

130

80

117

130
