Sleva 41%

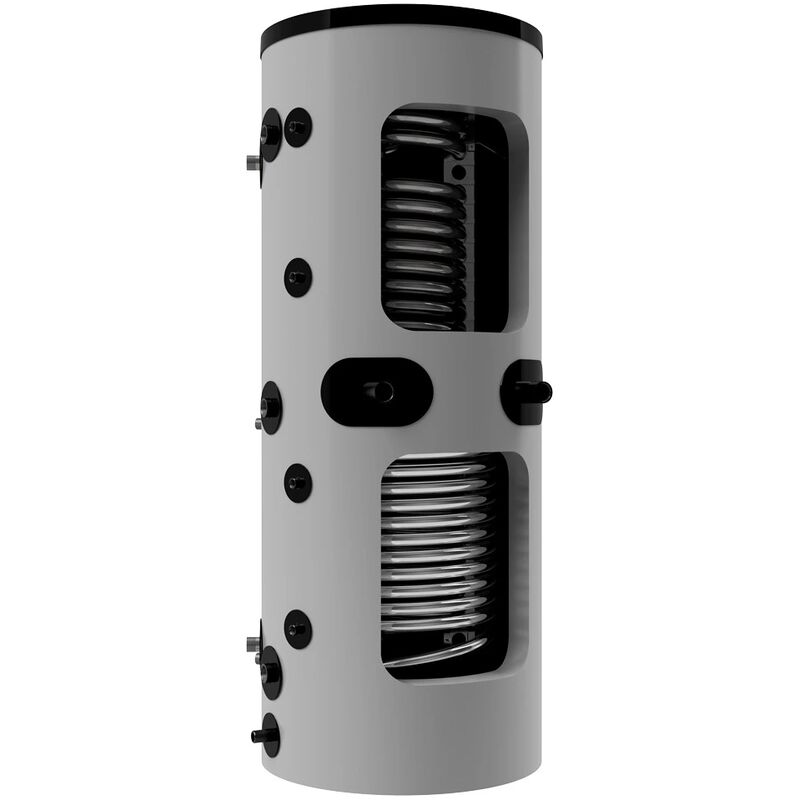

DRAŽICE NADO Akumulační nádrž 750/ 35 v6 s izolací 1216803250

Name: DRAŽICE NADO Akumulační nádrž 750/ 35 v6 s izolací 1216803250
Brand: INSTAL - RENČ s.r.o.
SKU: 682485
Price: 48425.6 CZK
Availability: OutOfStock

48 425,60 Kč / ks 81 800 Kč *

40 021,16 Kč bez DPH

Běžná cena: 81 800 Kč s DPH

Hmotnost: 195,00 kg

* Nejnižší cena za 30 dní

Není skladem

Kód: 682485

Obj.č./typ: 1216803250

Výrobce: Družstevní závody Dražice - strojírna s.r.o.

Máte dotaz?

Napište nám, brzy se ozveme

DRAŽICE NADO Akumulační nádrž 750/ 35 v6 s izolací 1216803250

48 425,60 Kč ~~67 603,31 Kč~~

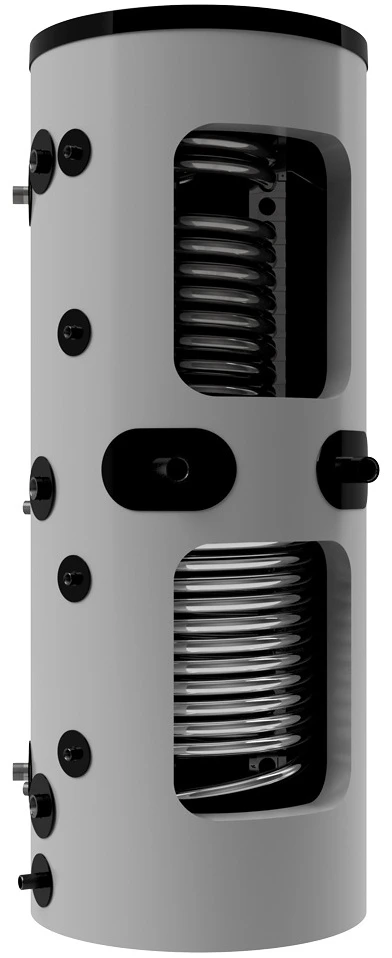

Dražice NADO 750/ 35 v6 Akumulační nádrž včetně izolace

NADO 300, 500, 750, 1000 v6

Charakteristika

Akumulační nádrže NADO se vyrábějí se dvěma nátrubky G 6/4" pro montáž šroubovací topné jednotky TJ s prodlouženou chladnou částí o výkonu maximálně 2×6 kW. Na zakázku lze rozmístění nátrubků i jejich množství změnit.

Nádoba obsahuje ocelový trubkový výměník o ploše 2,2 nebo 3,3 m2 pro připojení dalšího topného systému (např. SOLAR). Ocelový trubkový výměník nelze použít pro průtokový ohřev teplé užitkové vody.

Nádrž obsahuje vnořený nerezový výměník pro přípravu teplé vody o objemu 20, 25, 35 nebo 45 litrů dle velikosti akumulační nádrže.

Rozměry hrdel Hrdlo 1 –vnitřní závit	NADO 300/20 v6	NADO 500/25 v6	NADO 750/35 v6	NADO 1000/45 v6
	1¼"
Hrdlo 2 – vnějšízávit	1″
Hrdlo 3 – vnitřní závit	½″
Hrdlo 4 – vnitřní závit	1½″
Hrdlo 5 – vnější závit	1¼″

Rozměry nádrží Průměr nádrže		NADO 300/20 v6	NADO 500/25 v6	NADO 750/35 v6	NADO 1000/45 v6
Rozměry nádrží Průměr nádrže	d	550	600	750	850
Průměr nádrže s izolací	D	670	760	910	1010
Celková výška nádrže	L	1705	1970	2030	2040
Klopná výška	LK	1715	1990	2050	2060
Vypouštěcí hrdlo	A	80	100	100	100
Hrdlo Z/T okruhů	B	238	262	280	297
Hrdlo Z/T okruhů	C	–	952	1018	1040
Hrdlo Z/T okruhů	E	1438	1662	1680	1700
Hrdlo TV – vstup	F	1299	312	320	380
Hrdlo TV – výstup	G	1438	1612	1680	1700
Hrdlo solárního výměníku–výstup	I	228	245	270	280
Hrdlo solárního výměníku–vstup	J	756	905	884	980
Hrdlo jímky čidla	K	458	392	415	463
Hrdlo jímky čidla	M	1438	762	742	755
Hrdlo jímky čidla	N	–	1282	1219	1213
Hrdlo jímky čidla	O	1348	1662	1680	1700
Hrdlo topné jednotky TJ6⁄4"	P	816	992	1017	1040
Hrdlo topné jednotky TJ6⁄4"	R	100	225	290	340

Technické parametry Objednací číslo		NADO 300/20 v6	NADO 500/25 v6	NADO 750/35 v6	NADO 1000/45 v6
Technické parametry Objednací číslo		1210803298	1213803250	1216803250	1215803250
Celkový objem nádrže	[l]	358	475	772	999
Objem výměníku pro ohřev TV	[l]	20	23	32	37
Hmotnost včetně izolace (bez vody)	[kg]	106	145	178	212
Max. provozní teplota/přetlak v nádobě	[°C]/[bar]	90/3
Max. provozní teplota/přetlak ve výměníku TV	[°C]/[bar]	90/6
Max. provozní teplota/přetlak v topném výměníku	[°C]/[bar]	110/10
Teplosměnná plocha výměníku TV	[m2]	4,5	6,25	8,5	10
Objemový průtok výměníku TV	[m3•h–1]	0,6
Teplosměnná plocha topného výměníku (nahoře/dole)	[m2]	–/1,6	–/2,2	–/2,2	–/3,3
Objem topného výměníku (nahoře/dole)	[l]	–/12	–/18	–/18	–/25
Vydatnost teplé vody 40°C při teplotě zásobníku 53°C/průtok*	[l]/[l•min–1]	210/ 10	260/ 10	490/ 10	750/ 10
Vydatnost teplé vody 40°C při teplotě zásobníku 80°C/průtok*	[l]/[l•min–1]	520/ 10	650/ 10	1170/10	1450/10
Tloušťkaizolace(Neodul LBPP)	[mm]	60	80
Tepelná vodivost izolace (Neodul LB PP)	[W•m–1•K–1]	0,032
Max. počet×výkon TJ6⁄4"s prodl.chladnou částí	[ks] × [kW]	2 × 4,5	2×6
Energetická třída (Neodul LB PP)		C
Statická ztráta (Neodul LB PP)	[W]	97	91	114	148

Izolace NEODUL LB PP 80mm

(molitan + textilie, zipové uzavření)

Součástí balení jsou horní kryt, kryty přírub a krytky otvorů
První a jediná sériová izolace třídy B na trhu
Standartní tloušťka izolace je 80 mm
Příklad tepelné ztráty u 500L nádrže je 1,9 kWh/24h při tloušťce izolace 80 mm
