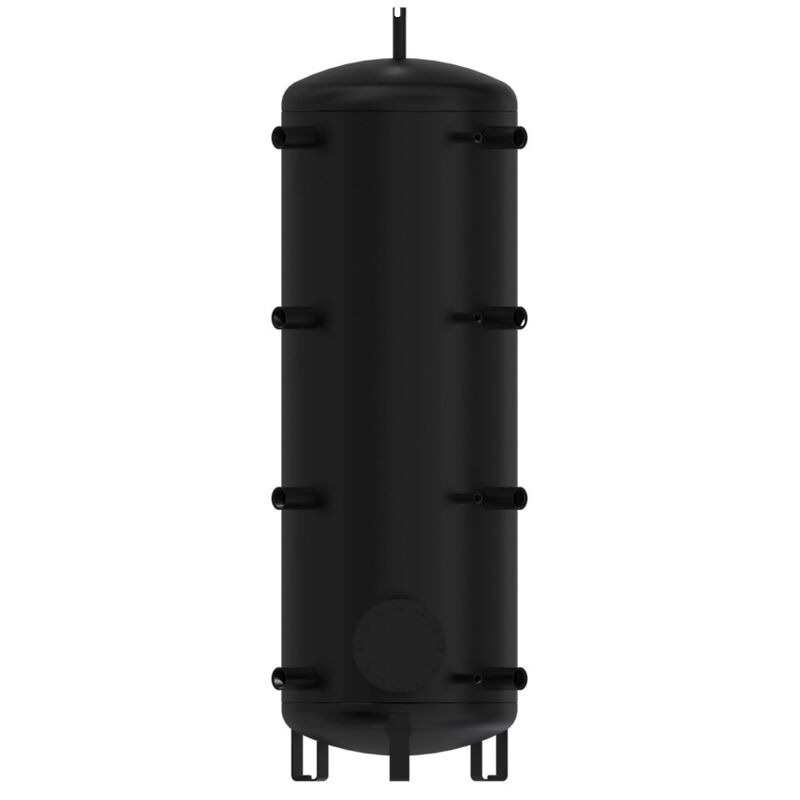

DRAŽICE NAD 1000 v3 Akumulační nádrž 121580387

Akumulační nádrže bez vnitřního zásobníku

Akumulační nádrže NAD jsou vyráběny ve dvou provedeních – s přírubou s roztečí šroubů 210 mm pro montáž přírubové topné jednotky TPK nebo bez příruby pouze s nátrubky. Ve standardním provedení je příruba zaslepena. Do hrdel lze instalovat topnou jednotku TJ 6/4".

Akumulační nádrž je vhodná jako vyrovnávací zásobník k topným systémům s kotli na tuhá paliva.

Akumulační nádrže jsou dodávány bez izolace. Izolace je dodávána na objednávku.

TECHNICKÉ PARAMETRY

Typ

NAD 300 v3

NAD 500 v3

NAD 750 v3

NAD 1000 v3

Objem topné vody v nádrži [l] 320 475 772 999

Průměr nádrže [mm] 550 600 750 850

Výška nádrže [mm] 1610 1965 2022 2035

Maximální tlak nádoby [MPa] 0,3 0,3 0,3 0,3

Maximální teplota topné vody [°C] 90 90 90 90

Hmotnost [kg] 60 87 110 126

Tloušťka izolace (NEODUL LB PP) [mm] 80 80 80 80

Max. počet a výkon topné jednotky TJ 6/4" [počet x kW] 1 x 3,75 + 3 x 9 2 x 3,75 + 4 x 9 2 x 4,5 + 4 x 9 2 x 6 + 4 x 9

Max. počet a výkon topné jednotky TPK 210-12 [ks x kW] - 1 x 12 1 x 12 1 x 12

Třída energetické účinnosti

C

C

Statická ztráta [W] 80 83 122 135

POPIS JEDNOTLIVÝCH VERZÍ V1

Akumulační nádrž s možností rozmístění jedné až tří přírub. Příruba s roztečí šroubů 210 mm se může použít pro montáž vestavné el. topné jednotky přílrubové TPK. Ve standartním provedení je přílruba zaslepena. Nátrubek G 6/4" lze použít pro montáž el. topné jednotky TG G 6/4". V2

Akumulační nádrž s možností rozmístěbí nátrubků G 6/4". Nátrubek G 6/4" lze poulžít pro montáž el. topné jednotky TJ G 6/4". V3

Akumulační nádrž s přírubou s roztečí šroubů 210 mm a nátrubky nebo pouze s nátrubky. Příruba s roztečí šroubů 210 mm se může použít pro montáž vestavné el. topné jednotky přírubové TPK. Ve standartním provedení je příruba zaslepena. V4

Akumulační nádrž s přírubou s roztečí šroubů 210 mm pro montáž vestvné el. topné jednotky přírubové TPK a jedním výměníkem o ploše 1,5 m˛ pro připojení dalšího topného systému (např. SOLAR). Ve standartním provedení je příruba zaslepena. V5

Akumulační nádrž s přírubou s roztečí šroubů 210 mm pro montáž vestavné el. topné jednotky přírubové TPK a dvěma výměníky, každý o ploše 1,5 m˛ pro připojení dalšího topného systému (např. SOLAR). Ve standartním provedené je příruba zaslepena.
