• PROFI 4 rozdělovač je mosazný rozdělovač české výroby určený jak pro podlahové vytápění tak pro připojení otopných těles (radiátorů).
• Velkou výhodou PROFI rozdělovačů, je jednoduchá montáž a velmi jednoduché vyregulování jednotlivých otopných okruhů topného systému díky průtokoměrům.
• Rozdělovače jsou osazeny 1" kulovými kohouty se šroubením a vnitřním závitem pro připojení.
• Ruční hlavice lze nahradit termoelektrickými pohony KiipTherm.
• Pro ovládání elektrických pohonů doporučujeme prostorový termostat Elektrobock PT713-EI osazený kapilárou do podlahy pro hlídaní teploty podlahy.
• Jinak lze použít jakýkoliv spínací termostat na 230V nebo 24V dle použitého elektropohonu Honeywell Smart-T.

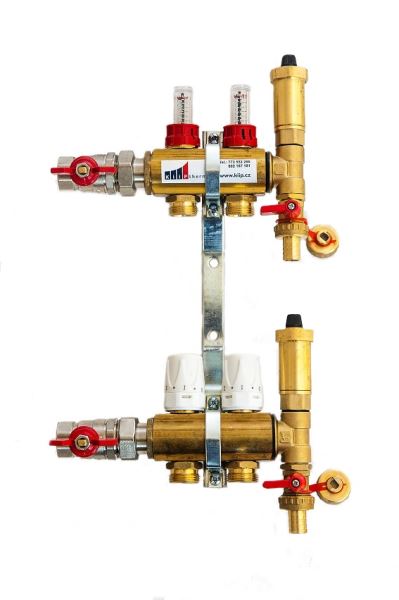

Rozdělovače PROFI 4 jsou určeny pro rozvod teplovodního podlahového výtápění a pro připojení otopných těles (radiátorů). Rozdělovače se skládají ze dvou hlavních částí:
1. Tělo topné vody: Skládá se z hlavního kulového uzávěru, průtokoměrů, vypouštěcího kohoutu a automatického odvzdušnění.
2. Tělo vratné vody: Skládá se z hlavního kulového uzávěru, uzavíracích hlavic a ventilů, vypouštěcího kohoutu a odvzdušnění.
Průtokoměry:
• Slouží k nastavení průtoku topné vody v l/min a tím tak k vyregulování tlakových diferencích jednotlivých topných smyček (vyvážení systému).
• Po uvolnění černé pojistky na průtokoměru, směrem nahoru, točíme spodní částí průtokoměru ve směru hodinových ručiček a tím snižujeme průtok topné vody až do případného plného uzavření.
• Šroubování proti směru hodinových ručiček zvyšujeme průtok až do případného plného otevření.
• Na průhledné části průtokoměru hladina vody zobrazuje průtok vody v l/min.
• Vzhledem k tomu, že smyčky mohou být různě dlouhé a mít tak různé tlakové ztráty, měly by mít jednotlivé smyčky nastaveny stejný průtok z důvodu stejné rychlosti natápění všech smyček.
• Max. provozní tlak je 1 Mpa.
Automatický odvzdušňovací ventil:
• Slouží k samostatnému plně automatickému odvzdušnění soustavy vytápění.
• Na těle vratné vody jsou osazeny termostatické ventilové vložky s ručními hlavice, které slouží k uzavření jednotlivých smyček vytápění.
• S těmito hlavicemi se není možném jednotlivé větve regulovat.
• Ruční hlavice lze demontovat a nahradit elektrickými pohony Honeywell Smart-T.
• Pro běžnou regulaci se doporučuje elektrický pohon Honeywell Smart-T bez proudu uzavřen s kombinací s prostorovým termostatem, nejlépe doplněný podlahovým čidlem např. Elektrobock PT713-EI.
• Rozdělovače lze osadit do podomítkových i nadomítkových skříní.
