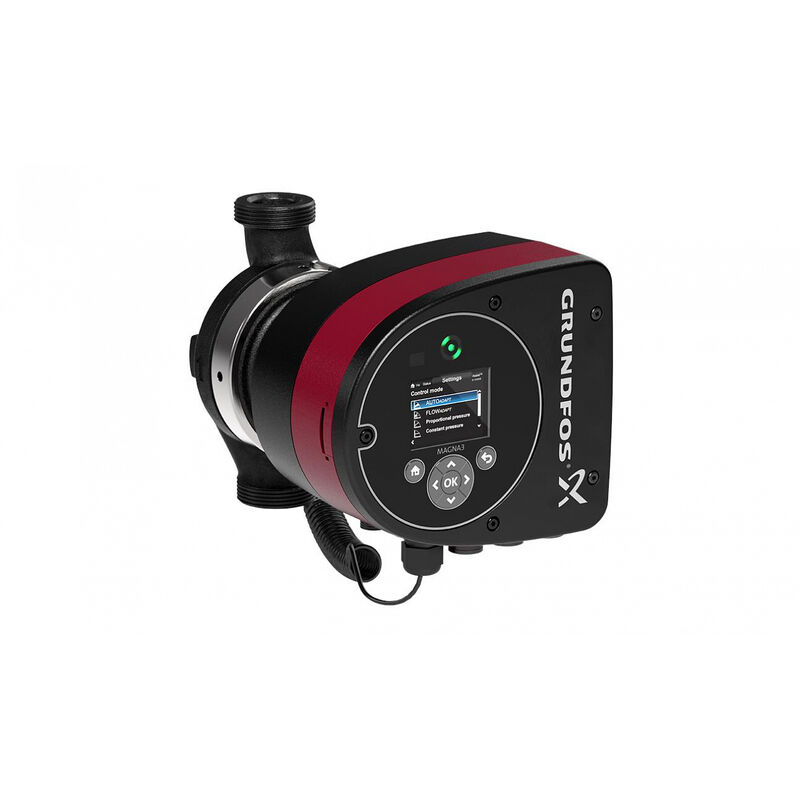

Grundfos MAGNA3 25-40 180 230V PN10 97924244 Oběhové čerpadlo

Grundfos čerpadlo MAGNA3 25-40 180 1X230V PN10 97924244
MAGNA3 25-40
MAGNA3 – více než čerpadlo.
Se svou bezkonkurenční účinností, obsáhlým výrobním programem, zabudovanými komunikačními možnostmi a funkcionalitami, které mohou ušetřit některé komponenty v systému, je MAGNA3 ideální pro dosažení maximálního výkonu v systémech budov. Toto čerpadlo se perfektně hodí jak pro vytápění tak i chlazení v téměř všech projektech budov - starých nebo nových.
MAGNA3 je mokroběžné čerpadlo, tj. čerpadlo a motor tvoří jednu jednotku, bez ucpávky. Ložiska jsou mazána čerpanou kapalinou. Inovativní upínací spona s pouze jedním šroubem umožňuje snadnou změnu polohy hlavy čerpadla. MAGNA3 nevyžaduje žádnou údržbu a poskytuje extrémně nízké náklady během životního cyklu čerpadla.
Charakteristické rysy čepadla MAGNA3:
• řídicí jednotka ve svorkovnici
• ovládací panel s tenkým displejem na svorkovnici
• svorkovnice připravena pro volitelné CIM moduly
• zabudovaný snímač diferenčního tlaku a teploty
• litinové těleso čerpadla (dle modelu čerpadla)
• oddělovací vložka rotoru z kompozitu zesíleného uhlíkovými vlákny
• opěrná deska ložiska a plášť rotoru z korozivzdorné oceli
• hliníkové těleso statoru
• vzduchem chlazená elektronika
Čerpadlo je jednofázové.
Charakteristické rysy:
• AUTOADAPT
• FLOWADAPT a FLOWLIMIT
• Regulace na proporcionání tlak
• Regulace na konstantní tlak
• Regulace na konstantní teplotu
• Konstatní křivky
• Max. nebo min. křivka
• Automatický redukovaný noční provoz
• Není nutná externí motorová ochrana
• Pro vytápění jsou dodávány tepelně-izolační kryty jako součást dodávky
• Velký teplotní rozsah
Komunikace
• bezdrátová komunikace Grundfos GO
• fieldbus komunikace pomocí modulů CIM
• digitální vstupy
• reléové výstupy
• analogový vstup
Motor a elektronická jednotka MAGNA3 obsahuje 4-pólový, synchronní motor s trvalými magnety (PM motor). Tento typ motoru má vyšší účinnost než standardní asynchronní motor. Otáčky jsou řízeny integrovaným frekvenčním měničem. Čerpadlo obsahuje integrovaný snímač diferenčního tlaku a teploty.
Technické parametry:
Kapalina:
• Čerpaná kapalina: Voda
• Rozsah teploty kapaliny:-10 .. 110 °C
• Teplota kapaliny: 60 °C
• Hustota: 983.2 kg/m3
Techn.:
• Teplotní třída TF: 110
• Schval. značky na typovém štítku: CE,VDE,EAC
Materiály:
Těleso čerpadla: Litina
EN-GJL-200
ASTM A48-200B
Oběžné kolo: PES 30%GF
Instalace:
• Rozsah okolní teploty: 0 .. 40 °C
• Max. provozní tlak:10 bar
• Potrubní přípojka: G 1 1/2"
• PN pro potrubní přípojku: PN10
• Vzdálenost mazi sacím a výtlačným hrdlem:180 mm
Elektrické údaje:
• Příkon - P1: 9 .. 56 W
• Max. spotřeba el. proudu: 0.09 .. 0.46 A
• Frekvence el. sítě: 50 / 60 Hz
• Jmenovité napětí: 1 x 230 V
• Krytí (IEC 34-5): X4D
• Třída izolace (IEC 85): F
Jiné:
• Štítek: Grundfos Blueflux
• Energet. účinnost (EEI):0.19
• Čistá hmotnost: 4.81 kg
• Hrubá hmotnost: 5.27 kg
• Přepravní objem: 0.015 m3
