snímač hladiny MAVE 2-S3 DIN

Použití:
Snímání jedné hladiny (havarijní) a dvou hladin (dopouštění nebo vyčerpávání). Snímač MAVE 2-S3 spojuje snímače MAVE 2-S1 a MAVE 2-S2..

Popis:

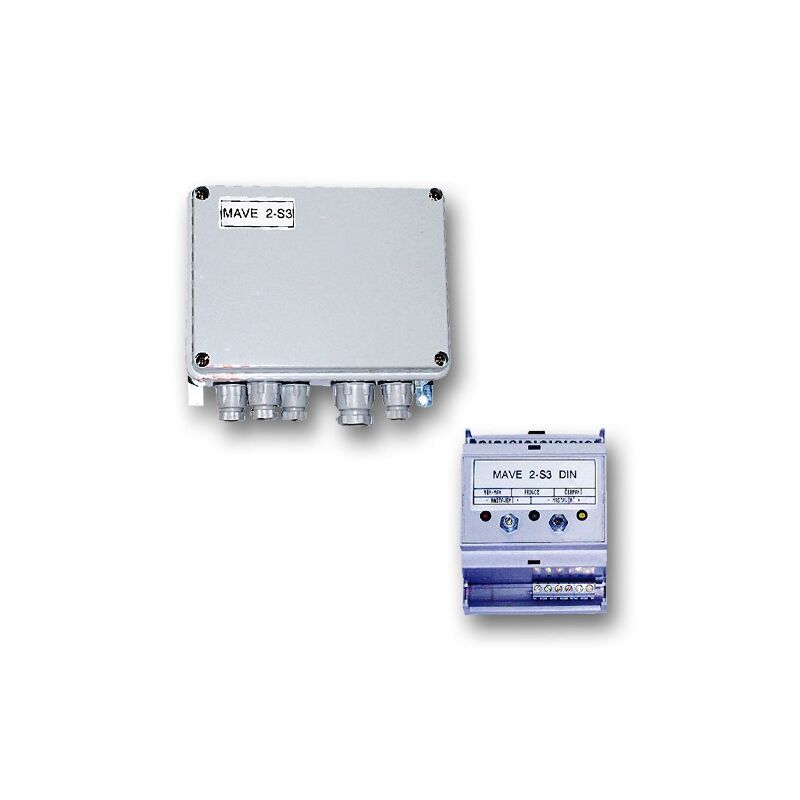

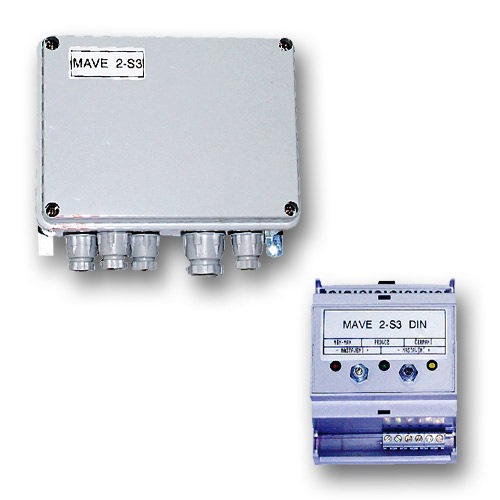

Snímače hladiny MAVE 2-S3 se vyrábějí v provedení pro vnější montáž nebo pro montáž do rozvaděče na DIN lištu 35 mm (označení DIN).

Technické údaje

Napájecí napětí: 230V AC
Příkon: 3 VA
Výstup: 2x přepínací kontakt relé
Zatížení kontaktu: 250V/5A
Vstupní citlivost: 5-100 kOhm
Signalizace: LED diodami
Rozměry (S3; S3 DIN): 160x120x80 mm; 70x90x60 mm - 4M
Hmotnost (S3; S3 DIN): 0,5kg; 0,2kg
Materiál obalu: GW plast
Krytí (S3; S3 DIN): IP56; IP20

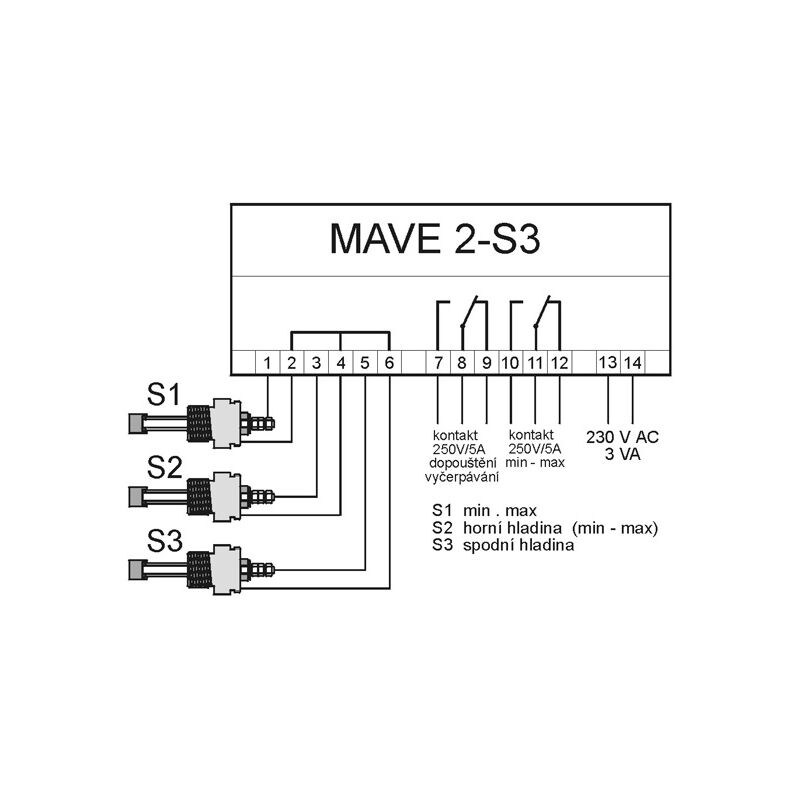

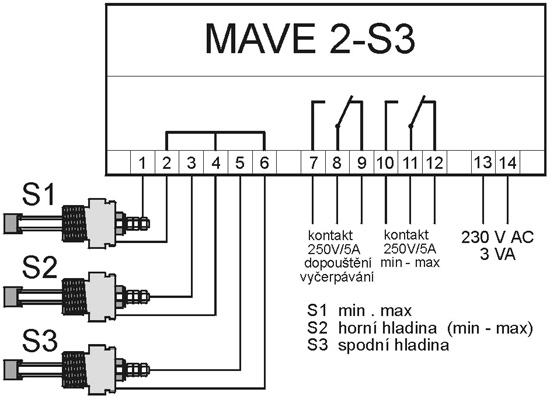

Popis činnosti a schéma zapojení

Tento výrobek nahrazuje funkce výrobků MAVE 2-S1 a MAVE 2-S2. Slouží pro snímání minimální nebo maximální hladiny a současně pro ovládání dopouštění nebo vyčerpávání. Toto lze výhodně využít např. u kotlů, kde ovládáme dopouštění a současně hlídáme minimální hladinu nebo např. nádrže kondenzátu, kde snímač použijeme pro ovládání vyčerpávání a hlídání maximální hladiny, nebo při použití ponorných sond ovládáme spínání kalového čerpadla a současně hlídáme zaplavení. Sondu S1 používáme na hlídání minimální nebo maximální hladiny. Sondy S2 a S3 používáme pro doplňování nebo vyčerpávání. Sonda S2 je vždy zapojena jako horní, sonda S3 je zapojena jako spodní..

V případě použití snímače 2x minimální nebo 2x maximální hladina zapojíme pouze sondu S1 a S2. Čísla svorek uvedena v závorkách..

Maximální hladina

Relé ve snímači je v klidovém stavu. Na přepínacím kontaktu jsou spojeny vývody 11-12 (8-9). Při dostoupení vody k sondě relé překlopí a přepínací kontakt rozpojí vývody 11-12 (8-9) a spojí vývody 10-11 (7-8)..

Minimální hladina

Relé ve snímači je přitažené. Na přepínacím kontaktu jsou spojeny vývody 10-11 (7-8). Při ztrátě vody na sondě relé odpadne a přepínací kontakt rozpojí vývody 10-11 (7-8) a spojí vývody 11-12 (8-9)..

Dopouštění nádrže

Při zapnutí snímače zůstane relé v klidovém stavu, přes přepínací kontakt spojeny vývody 8-9 a zapnuto dopouštění. Při dostoupení vody k horní sondě relé ve snímači přitáhne, na přepínacím kontaktu se rozpojí vývody 8-9 a je ukončeno dopouštění. Relé zůstane přitažené do doby než dojde k poklesu hladiny pod spodní sondou. Pak relé odpadne, zapne dopouštění a celý cyklus se opakuje..

Vyčerpávání nádrže

Při zapnutí snímače zůstane relé v klidovém stavu. Při dostoupení vody k horní sondě relé ve snímači přitáhne, na přepínacím kontaktu se spojí vývody 7-8 a spustí vyčerpávání. Relé zůstane přitažené do doby než dojde k poklesu hladiny pod spodní sondou. Pak relé odpadne, přepínací kontakt rozpojí vývody 7-8 a přeruší vyčerpávání. Relé zůstane odpadlé do doby než voda dostoupí k horní sondě a opět spustí vyčerpávání.


Montáž
Elektronickou část upevníme šrouby na zeď, na konstrukci, nebo umístíme do rozvaděče na DIN lištu 35 mm. Napájecí napětí zapojíme na příslušné svorky..

Svorkové zapojení: sonda 1 na svorky 1,2; sonda 2 na svorky 3,4; sonda 3 na svorky 5,6; svorky 2,4,6 propojeny ve snímači.

Po připojení se seřídí práh spínání trimrem. Práh spínání lze nastavit v rozmezí odporu vody 5-100 kOhm. Tím je zajištěno spolehlivé spínání při použití jakékoli vody. Po zapojení a seřízení, utáhneme průchodky zajišťující kabely proti vytržení a zakrytujeme snímač.
