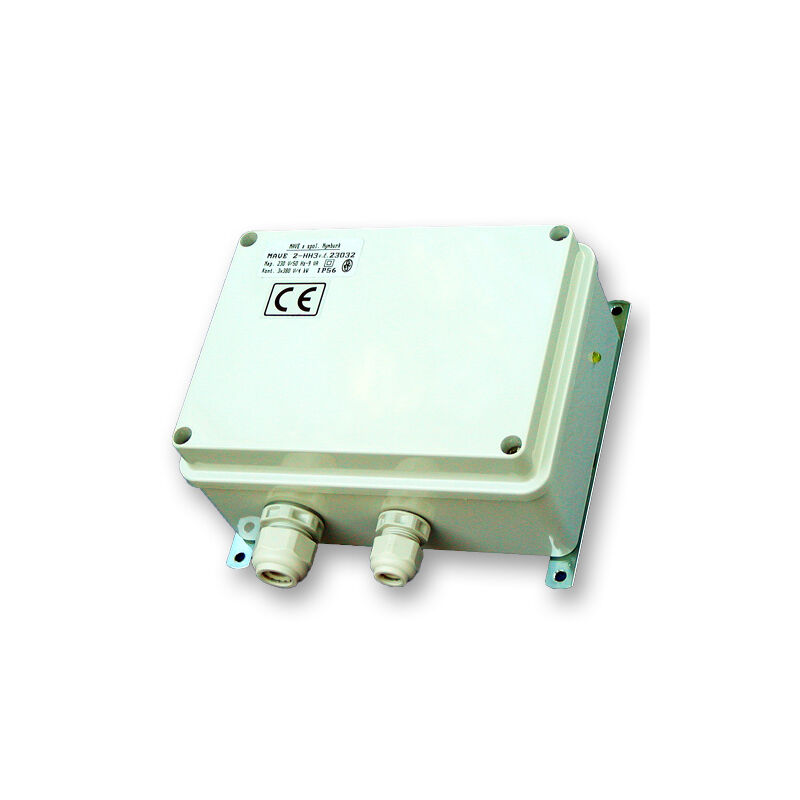

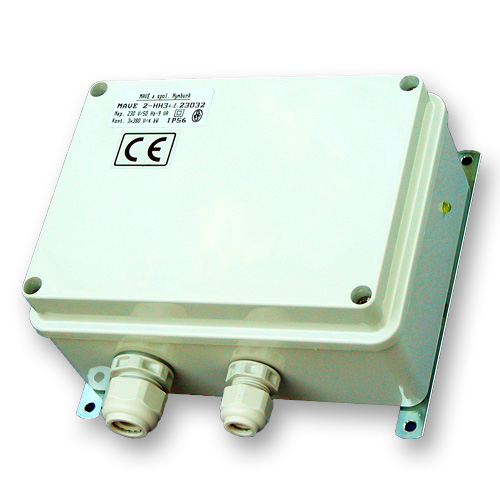

snímač hladiny MAVE 2-HH3

Použití:
Ochrana třífázových čerpadel proti chodu bez vody nebo jejich automatické ovládání..

Popis:
Při připojení dvou sond automatické ovládání čerpadla. Vzdálenost sond určuje spínací diferenci.

Technické údaje

Napájecí napětí: 230V AC
Příkon: 10 VA
Výstup: 1x 3F stykač
Zatížení: 400V/4kVA
Vstupní citlivost: cca 20 kOhm
Signalizace: LED diodou
Rozměry:150x110x50 mm
Hmotnost: 0,7 kg
Materiál obalu: plast
Krytí: IP56

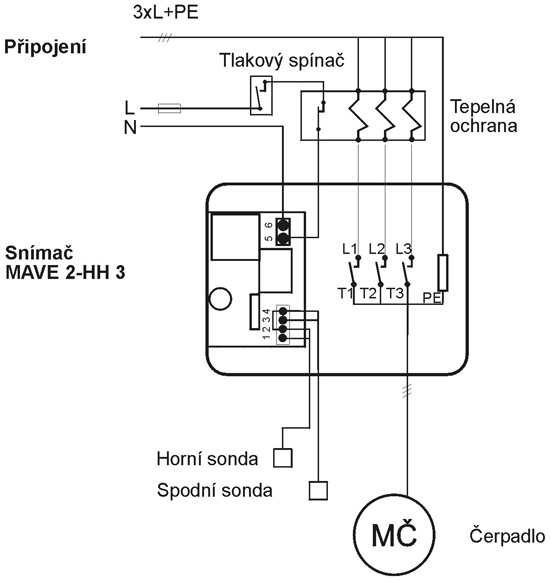

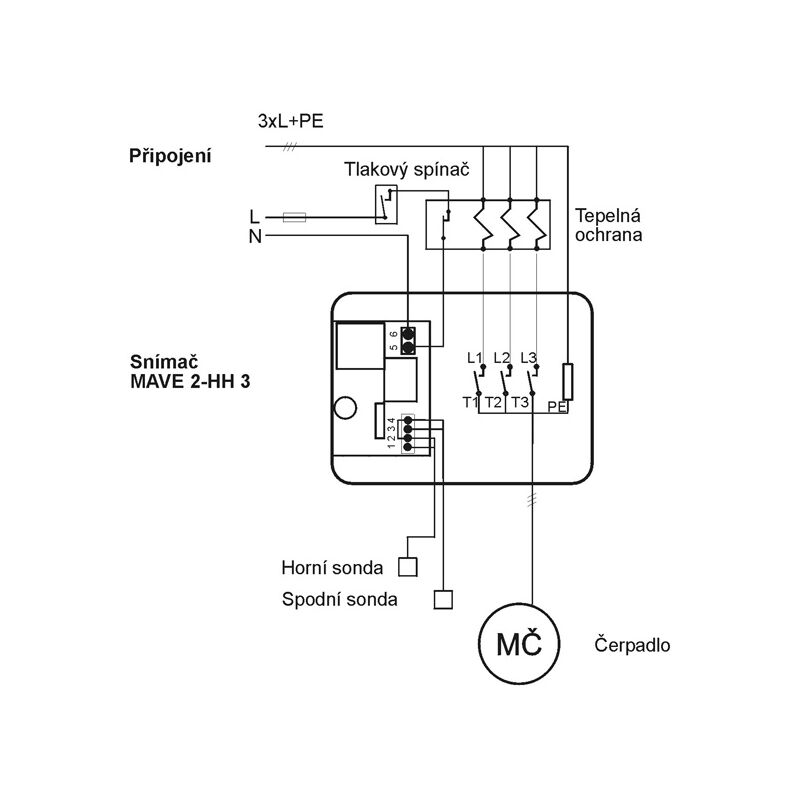

Popis činnosti a schéma zapojení - obr č.2

Automatické ovládání čerpadla

Napájení 230 V AC zapojíme na svorky 5-6 (L,N). Ponorné sondy (2 kusy) upevníme na potrubí nad čerpadlo (vzdálenost sond určuje rozdíl hladin), vývody kabelů zapojit na svorky 1,2,3,4 (horní sonda 1,2 - spodní sonda 3,4)..

Kontakty stykače zapojit do okruhu napájení čerpadla. Po zapojení (je-li přítomna voda u horní sondy) stykač sepne napájení čerpadla a současně se rozsvítí LED dioda..

Při poklesu hladiny vody pod spodní sondu stykač rozpojí obvod napájení čerpadla. Při opětovném dostoupení hladiny vody k horní sondě dojde automaticky k opětovnému spuštění čerpadla.

Při použití sond s třížilovým kabelem je zapojení následující:.
svorka č. 1 – modrá
svorka č. 2 – žlutozelená / šedá
svorka č. 3 – hnědá / černá
