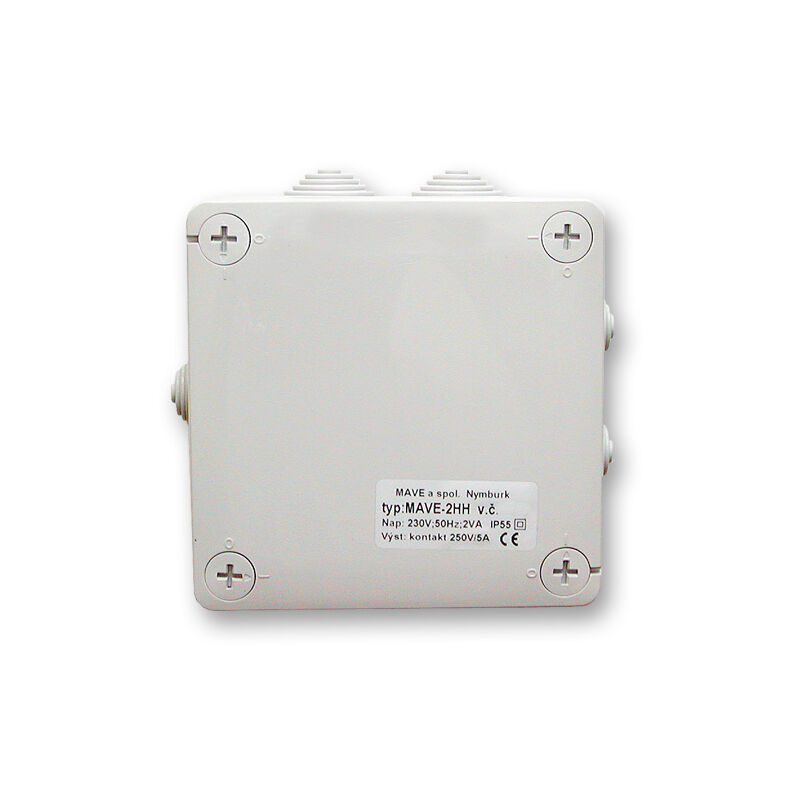

snímač hladiny MAVE 2-HH2

Použití:
Automatické ovládání čerpadel a čerpací techniky (s trvalým příkonem do 800 W). Ke spínání výkonnějších čerpadel je vhodné použít Snímač hladiny MAVE 2-HH3, případně k zapojení snímače MAVE 2-HH2 přidat instalační relé (min. 16 A).

Popis:
Elektronika pro připojení dvou sond. Vzdálenost sond určuje spínací diferenci.

Technické údaje:

Napájecí napětí: 230V AC
Příkon: 3 VA
Výstup: přepínací kontakt relé
Zatížení kontaktu: 250V/5A
Vstupní citlivost: cca 20 kOhm
Signalizace: LED diodou
Rozměry: 90x90x42 mm
Hmotnost: 0,4 kg
Krytí: IP55

Automatické ovládání čerpadla

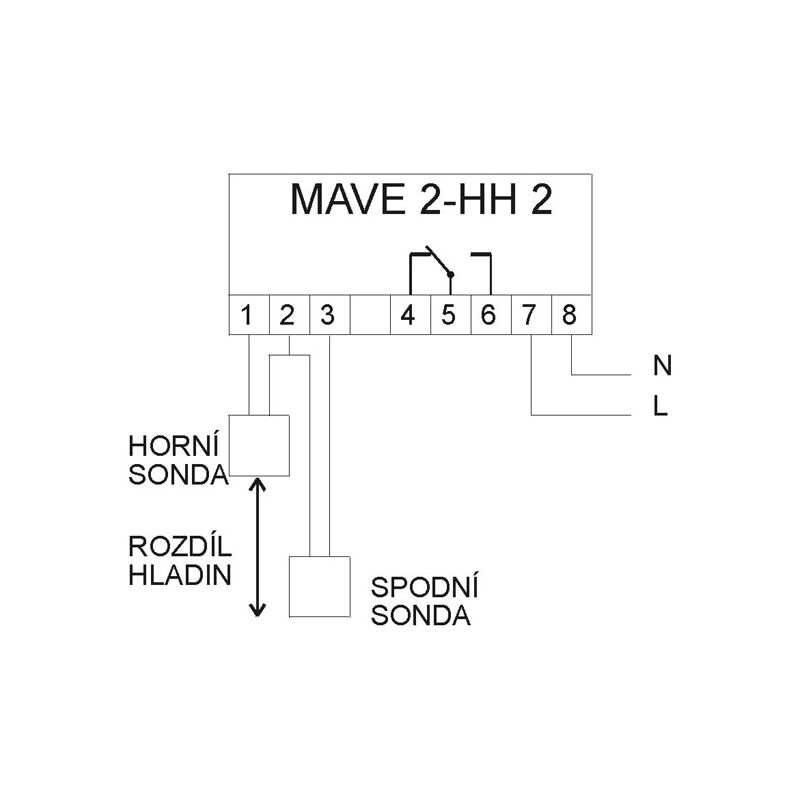

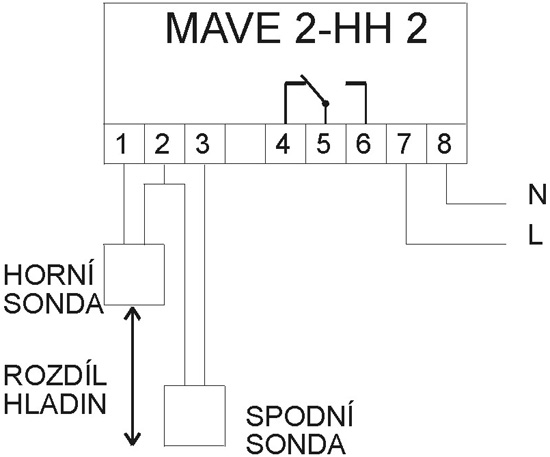

Napájení 230 V AC zapojíme na svorky 7-8 (L,N). Ponorné sondy (2 kusy) upevníme na potrubí nad čerpadlo (vzdálenost sond určuje rozdíl hladin), vývody kabelů zapojit na svorky 1,2,3 (horní sonda 1,2 - dolní sonda 2,3). Svorky 4,5,6 (kontakt relé) zapojit do okruhu ovládání čerpadla. Po zapojení (je-li přítomna voda u horní sondy) relé přitáhne, spojí svorky 5,6 obvodu ovládání a současně se rozsvítí LED dioda..

Při poklesu hladiny vody pod spodní sondu relé odpadne a rozpojí obvod ovládání čerpadla. Při opětovném stoupnutí hladiny vody k horní sondě dojde automaticky k opětovnému spuštění čerpadla.

Při použití sond s třížilovým kabelem je zapojení následující:.
svorka č. 1 – modrá
svorka č. 2 – žlutozelená / šedá
svorka č. 3 – hnědá / černá
