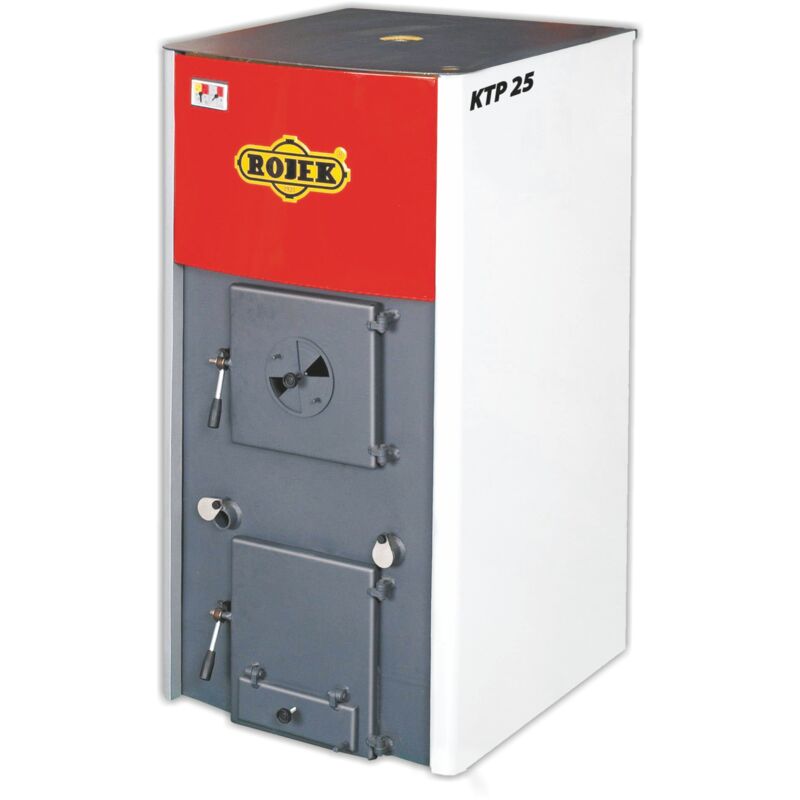

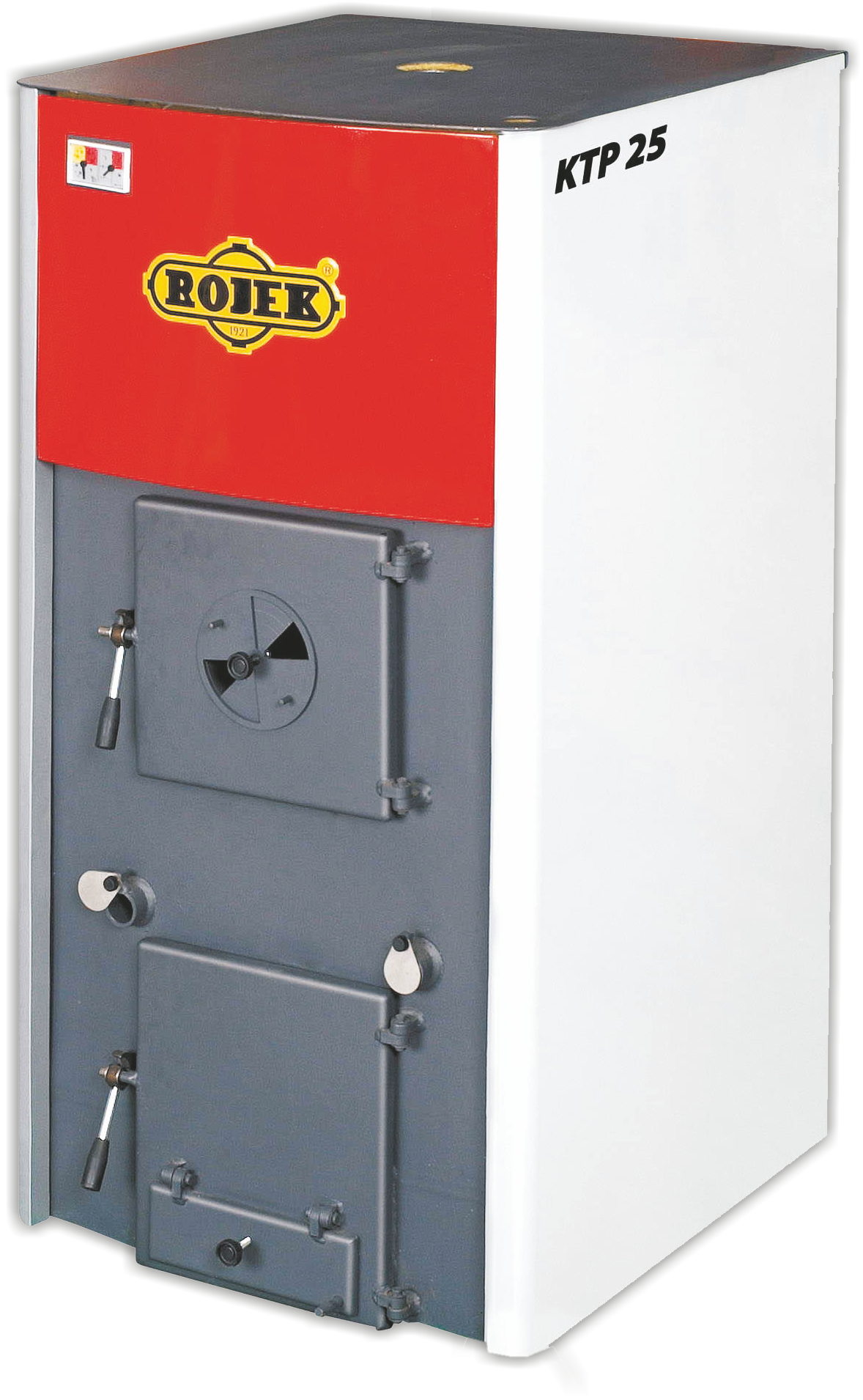

ROJEK KTP 25 - Kotel na tuhá paliva

Teplovodní kotel na tuhá paliva (s dochlazovací smyčkou) jmenovitý výkon kotle 25 kW Teplovodní kotel KTP 25 na ruční přikládání je určen ke spalování palivového dřeva, krátkého kusového dřeva, briket, čerstvých pilin, vlhké štěpky i ostatní vlhké biomasy. Dalším možným alternativním palivem je hnědé uhlí, černé uhlí (velikost KOSTKA). To je umožněno originální konstrukcí kotle, při odhořívání paliva dochází k dvojímu (dvoustupňovému) spalování, cca 80%zplynování a cca 20% klasické odhořívání. Díky kombinaci obou typů spalování dochází k dokonalému využití a vyhoření paliva. Přívod primárního i sekundárních vzduchů lze snadno regulovat, čímž lze dosáhnout optimálního spalování a dlouhé doby vyhoření paliva. Kotel je konstruován z dvojité ocelové konstrukce ( vnitřní plechy o síle 5 mm, vnější 4 mm) zaplněné vodou. Voda je i v pevném roštu, zhotoveném ze žáropevných trubek. Toto konstrukční řešení zajišťuje maximální předávání tepelné energie a zároveň prodlužuje životnost kotle. Výhody kotlů KTP: ? záruka na těsnost kotlového tělesa 6 let, životnost až 30 let ? možnost spalovat široký sortiment paliv ? je možno spalovat i vlhké palivo či biomasu ? díky dvojímu spalování, dochází k dokonalému prohoření směsi a tím k potlačení vzniku škodlivých emisí a kondenzátů ? kotel je konstruovaný na malý komínový tah 10 – 12 Pa, proto nepotřebuje ke své činnosti elektrický odtahový ventilátor ? kotle jsou vybaveny dochlazovací smyčkou (ochranou proti přetopení) a umožňují provoz jak na samotížnou cirkulaci otopné vody, tak i na nucený oběh ? výkon kotle lze průběžně regulovat a snižovat jeho jmenovitý výkon až o 40%bez dalších přídavných zařízení ? teplota vratné vody může klesnout až na 40oC, je to umožněno tím, že vratná voda je vedena zpět do kotle přímo do trubkového roštu ohniště KTP 25 - Technická data Kotel Jmenovitý výkon 25 kW Min. výkon 15 kW Šířka kotle 605 mm Výška kotle 1165 mm Hloubka kotle 785 mm Hloubka roštu 426 mm Výška kouřovodu 1005 mm Průměr kouřovodu 159 mm Výška vstupu vody 215 mm Průměr vstupu a výstupu vody 2" Max. průměr/délka polen 200/400 mm Objem spalovací komory 57 l Hmotnost kotle 270 kg Třída kotle podle EN 303-5 1 Účinnost 75 % Objemový průtok spalin - jmenovitý výkon 160 m3/h Hydraulická ztráta kotle 0,4 mbar Doba hoření při jmenovitém výkonu 2 h Rozměry plnicího otvoru, půlkruh - šířka x výška 245x230 mm Vodní objem kotle 109 l Max. provozní přetlak vody 2 bar Min. provozní přetlak vody 0,5 bar Zkušební přetlak vody 4 bar Max. provozní přetlak vody 90 °C Předepsaný tah komína 8 až 12 Pa Spotřeba dřeva při jmenovitém výkonu 8 kg/h Teplota spalin při jmenovitém výkonu 200-300 °C
