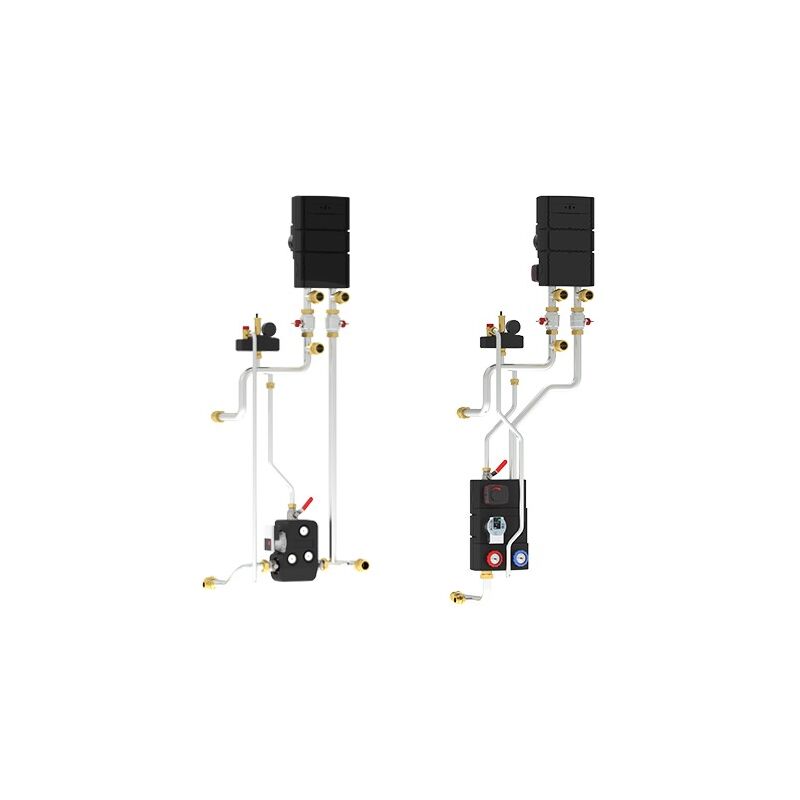

Atmos F1 Laddomat P0601

Atmos F1 Laddomat P0601 pro (DC18S, DC22S, DC22SX, DC25S, DC30SX,C15S, C18S, AC16S, AC25S)

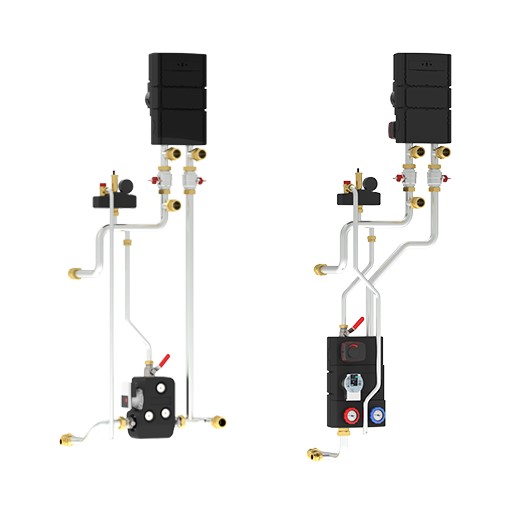

Zapojení s Laddomatem 22 a čerpadlovou skupinou GRA211 s ručně ovládaným trojcestným ventilem pro jeden topný okruh.

Složení sady: nerezové potrubí, Laddomat X22 s kulovými ventily v kotlovém okruhu, čerpadlová skupina ESBE GRA211 bez servopohonu pro systémový okruh, pojišťovací sestava KSG (odvzdušňovací a pojišťovací ventil 2,5 bar, manometr) dva kulové ventily 6/4“, speciální mosazné vsuvky s plochým těsněním, 6/4“ zátky.

Zapojení ATMOS F1, F2, F3 a F4

Je profesionální nerezové zapojení postavené na potrubí o průměru 35x1,5 mm určené pro udržení minimální teploty vratné vody do kotle s využitím armatury Laddomat 22 nebo trojcestného ventilu se servopohonem ESBE (60 s) na zpátečce.

Zapojení je dále vybaveno čerpadlovou skupinou ESBE s trojcestným ventilem
pro řízení teploty vody do topného systému. U varianty zapojení F3 a F4 je
trojcestný ventil osazen servopohonem ESBE (120 s), který ideálně využijeme u
kotlů s ekvitermní regulací ATMOS ACD 03/04.

Výhody:

Hotové zapojení pro snadné a rychlé připojení kotle pomocí dvou 6/4” šroubení
s plochým těsněním.

Zapojení obsahuje všechny potřebné komponenty, které vyžaduje výrobce
(pojišťovací ventil 2,5 bar, odvzdušňovací ventil, manometr, dvě čerpadla, dva
uzavírací ventily, trojcestný ventil a u varianty F3 a F4 dva servopohony).

Zapojení je připraveno pro připojení kotle přímo do topného systému nebo pro
zapojení kotle s akumulačními nádržemi.

Zapojení umožňuje u rozsáhlejšího topného systému jeho rozšíření na dva nebo
tři topné okruhy zakoupením speciálního rozdělovače a potřebné čerpadlové
skupiny.
