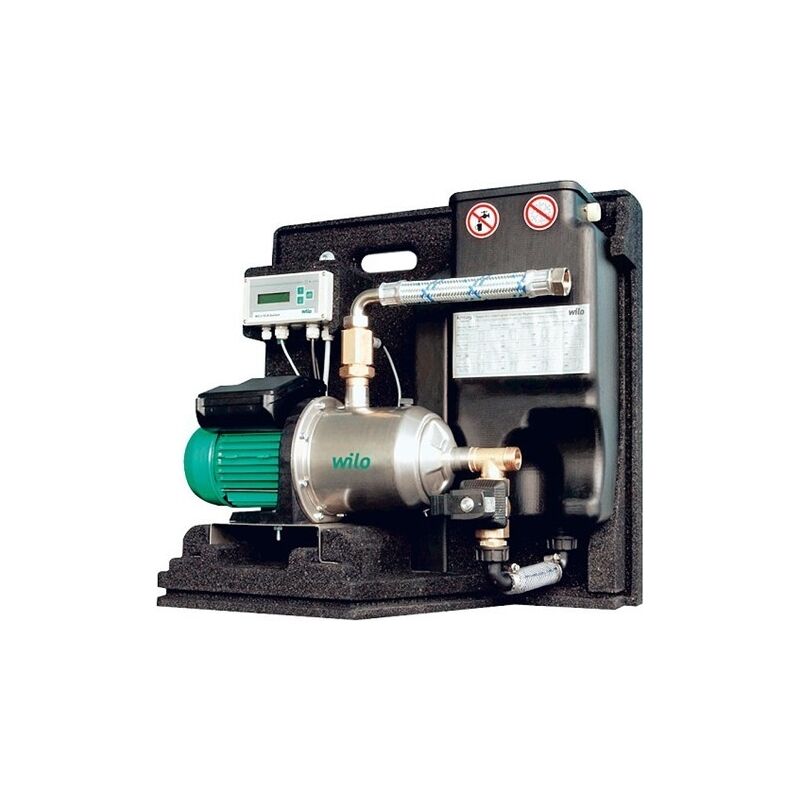

Wilo AF Comfort MC 305

Automatické doplňovací zařízení dešťové užitkové vody a pitné vody jako kompaktní modul pro rodinné domky skládající se z tichého, samonasávacího, vícestupňového, horizontálního, vysokotlakého odstředivého čerpadla s hydraulickým nasávacím traktem a 11 litrovým doplňovacím zásobníkem s doplňováním pitné vody v případě potřeby u zcela nenaplněné cisterny. Všechny součásti přicházející do styku s médiem odolné vůči korozi. Uvedení do provozu se základními parametry nastavenými ze závodu (plug & play) na základě elektronického ovládání RainControl Economy (RCE), výměna vody doplňovacího rezervoáru časově závislá na provozu čerpadel, ochrana magnetického ventilu proti vápenným usazeninám, integrovaná ochrana čerpadla proti chodu na sucho, znázornění stavu naplnění, přípojka pro výstrahu zpětného vzdutí resp. přepadové čidlo doplňovacího zásobníku, permanentní evidence provozních dat, funkce režimu úspory energie, protokol provozního stavu, řízení menu možností obsluhy optimální pro uživatele přes parametrovatelný LC displej a integrovanou logiku pomoci nasávání. Zařízení je namontováno na základovém nosníku obaleném plastovou pěnou. Připraveno k připojení s kabelem o délce 3 m a ochrannou kontaktní zástrčkou včetně upevňovacího materiálu pro montáž na stěnu a krytu z recyklovatelného EPP. Možno zvolit: doplňovací zásobník - čidlo přepadu. Systém splňuje nejnovější požadavky DIN1989. Upozornění k plánování: Sací vedení je nutno položit tak, aby od cisterny k systému AF kontinuálně stoupalo. Pro účely revize je nutno ponechat nad zařízením minimálně 200 mm volný prostor. Za účelem zajištění větrávání motoru čerpadla je nutno nalevo od zařízení ponechat minimálně 100 mm volný prostor. Připojení přepadu se provede pod zařízením. Přípojky pro napájení čistou vodou a sací a výtlačné potrubí se nachází na pravé straně systému. Ochrana motoru: integrovaný spínač motorového jističe Řízení zařízení: Plně elektronická regulační jednotka Rain Control Economy (RCE) pro ovládání čerpadla dešťové vody, nastavení přes tlakové čidlo 4-20 mA Hlídání stavu naplnění: Plovákový spínač s 20 m kabelem (v cisterně) Doplňovací zásobník: Objem: 11 l Materiál: PE-černý, nepropouštějící světlo Přípojky: Výtlačná strana: šroubení Rp1 Nasávací strana: R1 Přítok: Doplňování čisté vody přes plovákový ventil R 3 s volným výtokem podle DIN EN 1717 Přepad: 105x65 přes volitelný trychtýř na DN 70 Druh ochrany zařízení: Spínací přístroj: IP 54 Čerpadla: IP 54 Rozměry (š x v x h): 660 x 638 x 393 mm Materiály Skříň čerpadla: 1.4301 Hřídel čerpadla: 1.4057 [AISI431] Mechanická ucpávka: Uhlík/keramika Stupňové komory: Noryl Těsnění: NBR Přípustná čerpaná média (jiná média na vyžádání) Čistá voda bez sedimentujících látek • Dešťová voda • Příkon Sací výška max. H: 8 m Tlak na nátoku max. H: 1,4 bar Teplota média T: +5...+35 °C Max. okolní teplota T: 40 °C Síťová přípojka 1~, standardní provedení: 230 V Síťová frekvence f: 50 Hz Jmenovité otáčky n: 2.900 1/min Motor/elektronika Druh ochrany: IP 54 Třída izolace: F Kabelová průchodka: 1xM20 PG Příkon P1: 1,09 kW
