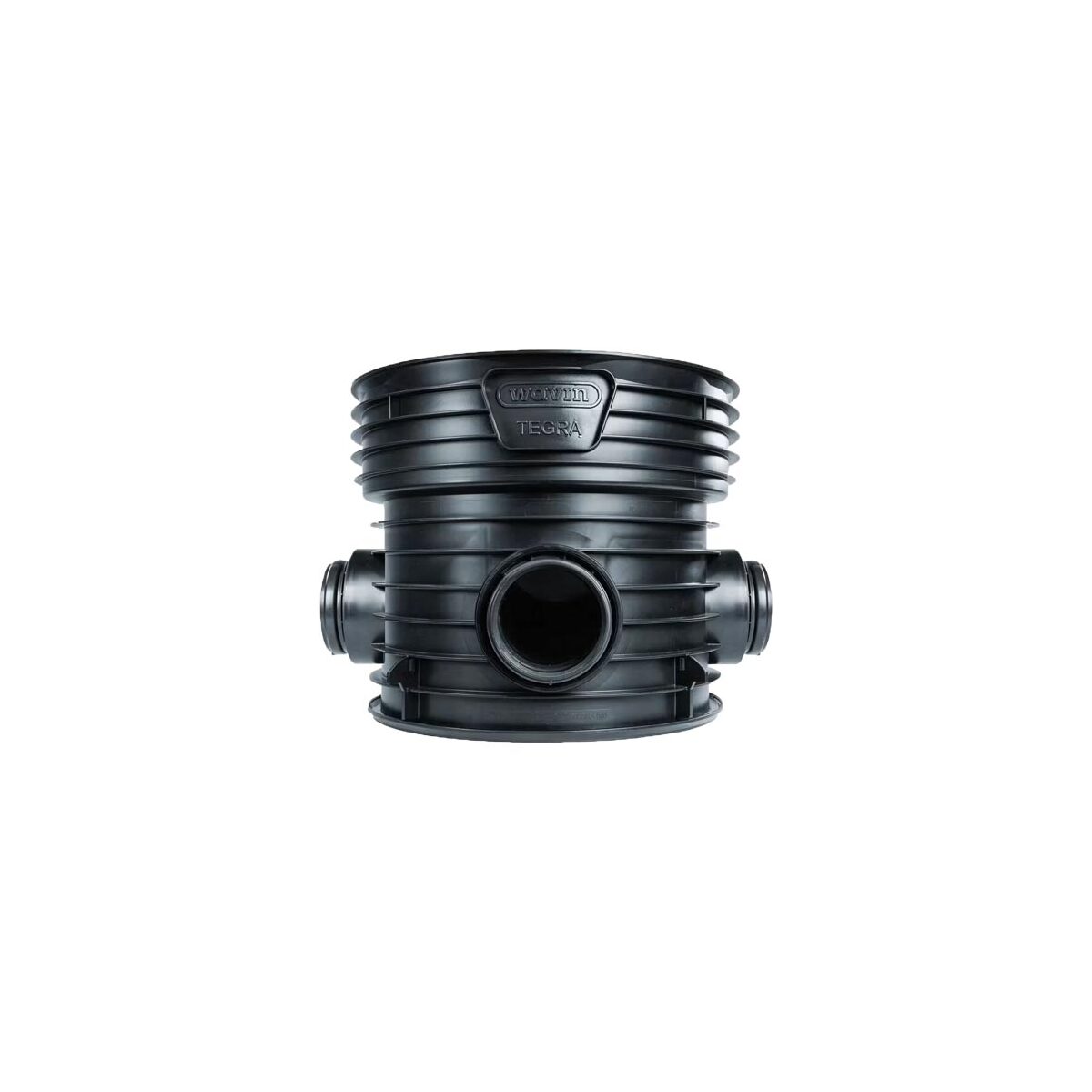

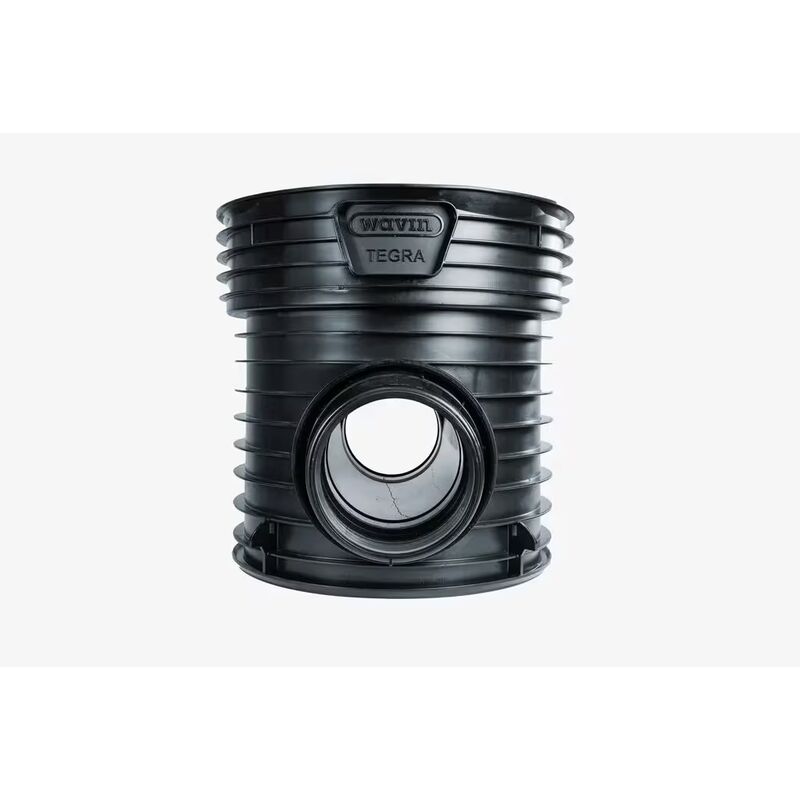

revizní šachta TEGRA 600 dno KG 200 TYP T

Popis

Šachtové dno je vyrobeno z plastu metodou vstřikování, popř. odstředivého odlévání. Těmito metodami vyrobené
šachtové dno získá optimální tvar (směrnice spádu dna je 1,5 %) a hladké vnitřní plochy. Hydraulická charakteristika
odplavování nečistot, dosažená tímto způsobem výroby a typem použitého materiálu, zabraňuje vytváření usazenin.
Kromě toho pečlivě vybraný materiál (PP, PE) je odolný nárazům dokonce i při nízkých teplotách, což značně zvyšuje
jeho užitné vlastnosti. Šachtové dno má v hrdlech speciální pryžové těsnicí kroužky montované již během výroby.
Obdobné těsnění se používá i pro spojení dna s vlnitou šachtovou rourou.

Revizní šachty TEGRA 600

• neprůlezné kanalizační šachty
• vnitřní průměr šachty 600 mm
• barva červenohnědá (PP), černá (PP)
• možnost přímého napojení kanalizačních potrubí KG DN 160-400, Ultra-Rib DIN DN 150-300, X-Stream DN 150-300
• možnost dodatečných připojení nad dnem pomocí vložky IN-SITU průměru 110, 160 a 200 mm
• nastavitelný úhel připojení kanalizačního potrubí v hrdlech ± 7,5° v každé rovině
• průtočná šachtová dna 180°, 150°, 120°, 90° (příslušně 0°, 30°, 60°, 90°)
• soutočná šachtová dna se současným bočním přítokem z pravé i levé strany
• boční přívody jsou realizovány pod úhlem 90°
• dno bočního přítoku je situováno 3 cm nade dnem hlavního průtoku
• regulace výšky kanalizačních šachet seříznutím korugované roury po 10 cm nebo pomocí teleskopu
• možnost použití i při velmi vysoké hladině spodní vody
• zaručená těsnost spojení komponentů kanalizační šachty 0,5 baru
• Kruhová tuhost min. SN 4
• letmé uložení horní sestavy  (teleskop – litinový poklop nebo mříž)
