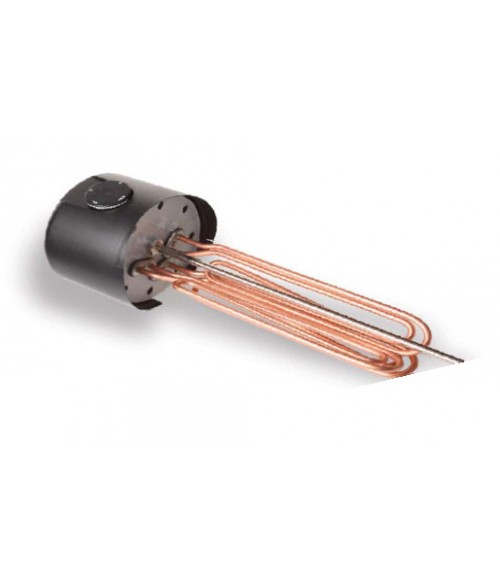

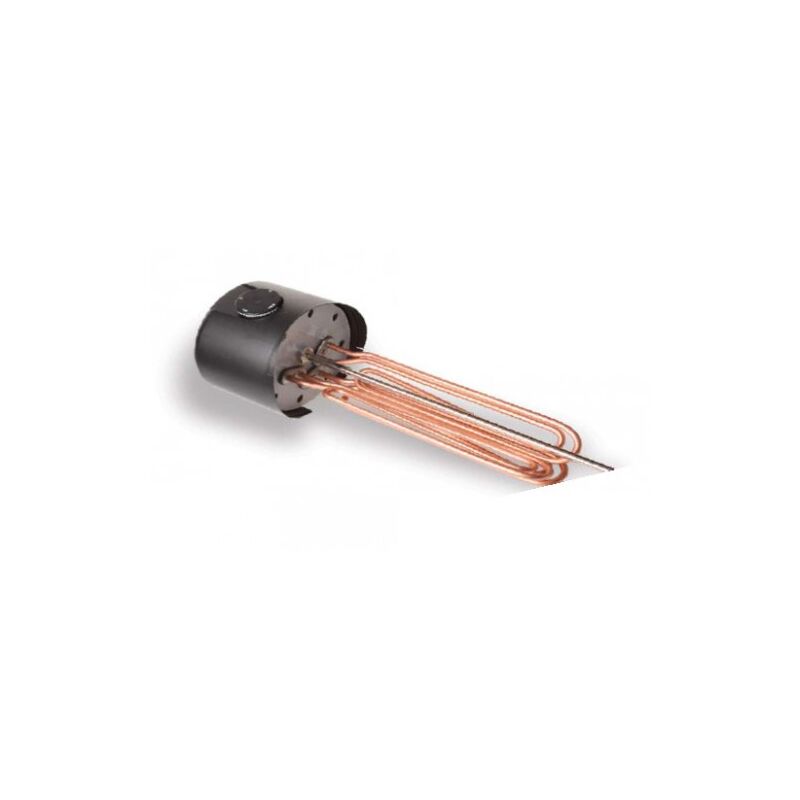

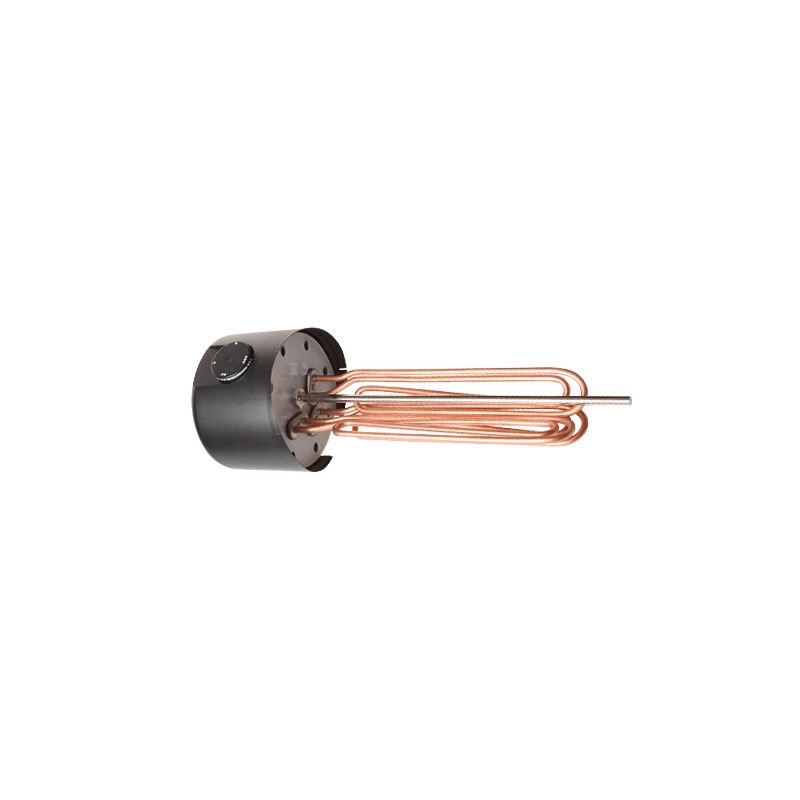

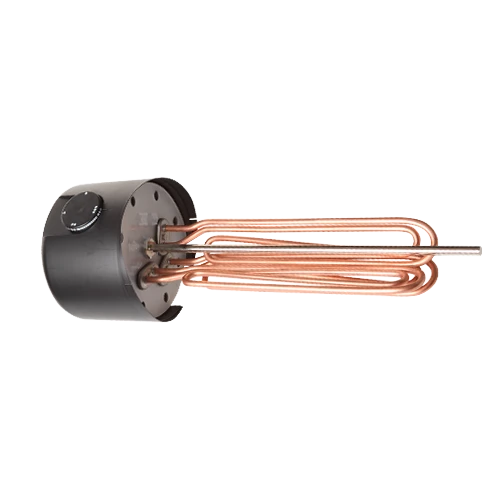

Dražice SE 377 Vestavná elektrická topná jednotka přírubová
Typ SE 377 s volitelným výkonem v rozsahu 8–11–16 kW je určen pouze pro ohřívače objemů 750 litrů a 1000 litrů.
Uživatel si může nastavit libovolnou teplotu na termostatu. Těleso se automaticky zapne a po dosažení nastavené teploty vody se samo vypne. Klesne-li teplota (např. odběrem teplé vody nebo přirozeným chladnutím), těleso se opět zapne a hřeje do dosažení nastavené teploty.
|

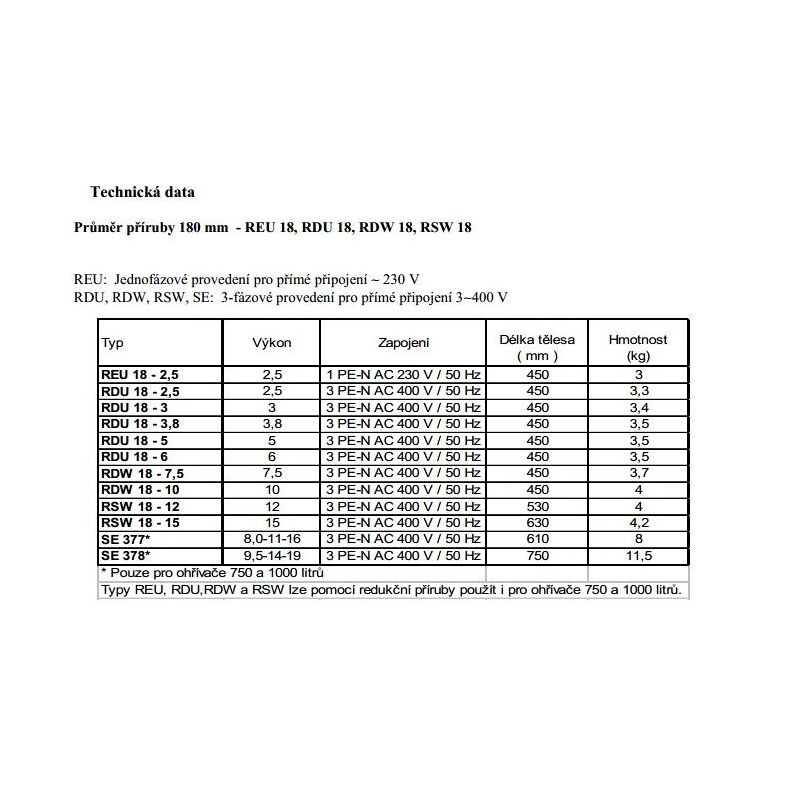

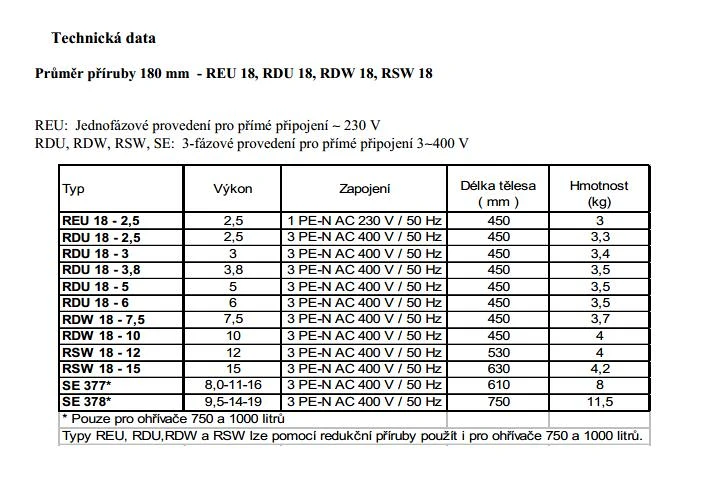

Typ |
|
REU18-2,5 |
RDU18-3,8 |
RDU18-5 |
RDU18-6 |
RDW18-7,5 |
RDW18-10 |
RSW18-12 |
RSW18-15 |
SE377 |
SE378 |
|
Objednací číslo |
|
100541551 |
100541562 |
100541563 |
100541564 |
100541570 |
100541571 |
100541580 |
100541581 |
100541517 |
100541511 |
|
Příkon |
[kW] |
2,5 |
3,8 |
5 |
6 |
7,5 |
10 |
12 |
15 |
8-11-16 |
9,5-12,7-19 |
|
Hmotnost |
[kg] |
3 |
3,5 |
3,5 |
3,5 |
3,7 |
4 |
4 |
4,2 |
8 |
11,5 |
|
Zástavbová délka |
[mm] |
450 |
530 |
630 |
610 |
740 |
|||||
|
Elektrické připojení |
|
1/N/PE~ 230V/ 50Hz |
3/N/PE~400V/50Hz,Y |
3/N/PE~400V/50Hz,∆ |
|||||||
|
Doporučená hodnota jističe |
[A] |
16 |
3×10 |
3×10 |
3×16 |
3×16 |
3×20 |
3×20 |
3×25 |
3×25 |
3×32 |
|
Elektrické krytí |
|
IPX4 |
IP20 |
||||||||
|

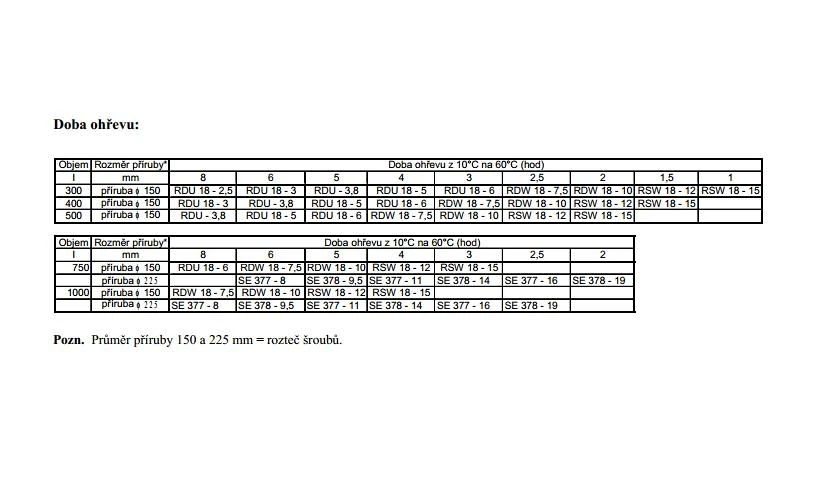

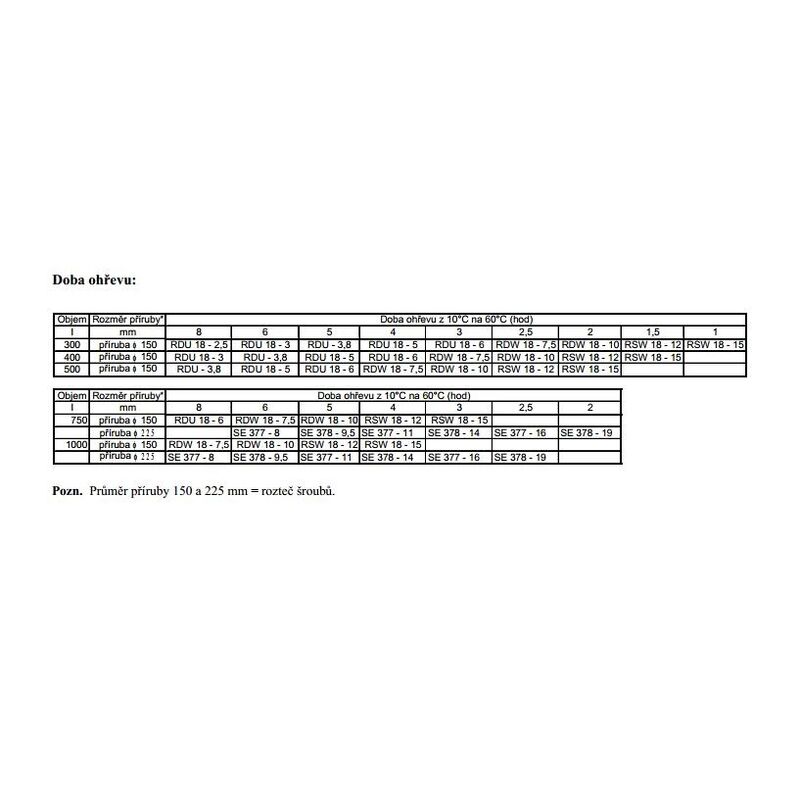

Doba ohřevu cca 300l10–60°C |
[h] |
8 |
5 |
4 |
3 |
2,5 |
2 |
1,5 |
1,3 |
2-2-1,3 |
2-1,5-1 |
Zástavbové délky jsou v toleranci +/- 10 mm.
Možnosti montáže přírubových elektrických topných jednotek řady R a SE
|
Typ |
REU18-2,5 |
RDU18-3,8 |
RDU18-5 |
RDU18-6 |
RDW18-7,5 |
RDW18-10 |
RSW18-12 |
RSW18-15 |
SE377 |
SE378 |
|
OKCE 300S |
● |
● |
● |
● |
● |
● |
● |
– |
– |
– |
|
OKCE 500S |
● |
● |
● |
● |
● |
● |
● |
● |
– |
– |
|
OKC 300NTR/BP |
● |
● |
● |
● |
● |
● |
– |
– |
– |
– |
|
OKC 300NTRR/BP |
● |
● |
● |
● |
● |
● |
– |
– |
– |
– |
|
OKC 500NTR/BP |
● |
● |
● |
● |
● |
● |
– |
– |
– |
– |
|
OKC 500NTRR/BP |
● |
● |
● |
● |
● |
● |
– |
– |
– |
– |
|
OKC 300NTR/HP |
▲ |
▲ |
▲ |
▲ |
▲ |
▲ |
– |
– |
– |
– |
|
OKC 500NTR/HP |
▲ |
▲ |
▲ |
▲ |
▲ |
▲ |
– |
– |
– |
– |
▲lze montovat, ■ lze montovat jen s redukční přírubou 225/150,• lze montovat jen s redukční přírubou 210/150, – nelze montovat
|
Typ |
REU18–2,5 |
RDU18–3,8 |
RDU18–5 |
RDU18–6 |
RDW18–7,5 |
RDW18–10 |
RSW18–12 |
RSW18–15 |
|
NAD 500 v1 |
● |
● |
● |
● |
● |
● |
● |
– |
|
NAD 750 v1 |
● |
● |
● |
● |
● |
● |
● |
● |
|
NAD 1000 v1 |
● |
● |
● |
● |
● |
● |
● |
● |
|
NAD 500 v3 |
● |
● |
● |
● |
● |
● |
● |
– |
|
NAD 750 v3 |
● |
● |
● |
● |
● |
● |
● |
● |
|
NAD 1000 v3 |
● |
● |
● |
● |
● |
● |
● |
● |
|
NAD 500 v4 |
● |
● |
● |
● |
● |
● |
– |
– |
|
NAD 750 v4 |
● |
● |
● |
● |
● |
● |
● |
– |
|
NAD 1000 v4 |
● |
● |
● |
● |
● |
● |
● |
● |
|
NADO 500/140 v1 |
● |
● |
● |
● |
● |
● |
● |
– |
|
NADO 750/140 v1 |
● |
● |
● |
● |
● |
● |
● |
● |
|
NADO 1000/140 v1 |
● |
● |
● |
● |
● |
● |
● |
● |
|
NADO 500/200 v1 |
● |
● |
● |
● |
● |
● |
● |
– |
|
NADO 750/200 v1 |
● |
● |
● |
● |
● |
● |
● |
● |
|
NADO 1000/200 v1 |
● |
● |
● |
● | ● | ● |
● |
● |
|
NADO 500/140 v2 |
● |
● |
● |
● |
● |
● |
– |
– |
|
NADO 750/140 v2 |
● |
● |
● |
● |
● |
● |
● |
– |
|
NADO 1000/140 v2 |
● |
● |
● |
● |
● |
● |
● |
● |
|
NADO 300/20 v11 |
● |
● |
● |
● |
● |
● |
– |
– |
|
NADO 400/20 v11 |
● |
● |
● |
● |
● |
● |
– |
– |
|
NADO 750/25 v11 |
● |
● |
● |
● |
● |
● |
● |
– |
|
NADO 1000/25 v11 |
● |
● |
● |
● |
● |
● |
● |
● |
● lze montovat jen s redukční přírubou 210/150
– nelze montovat
