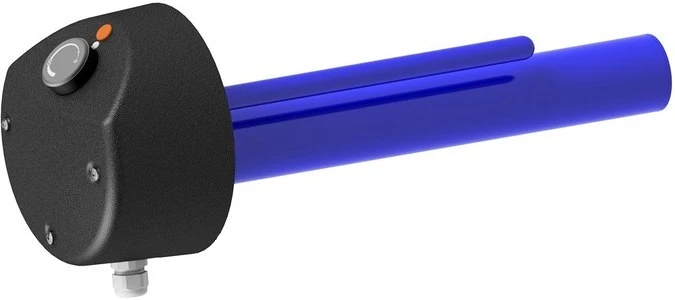

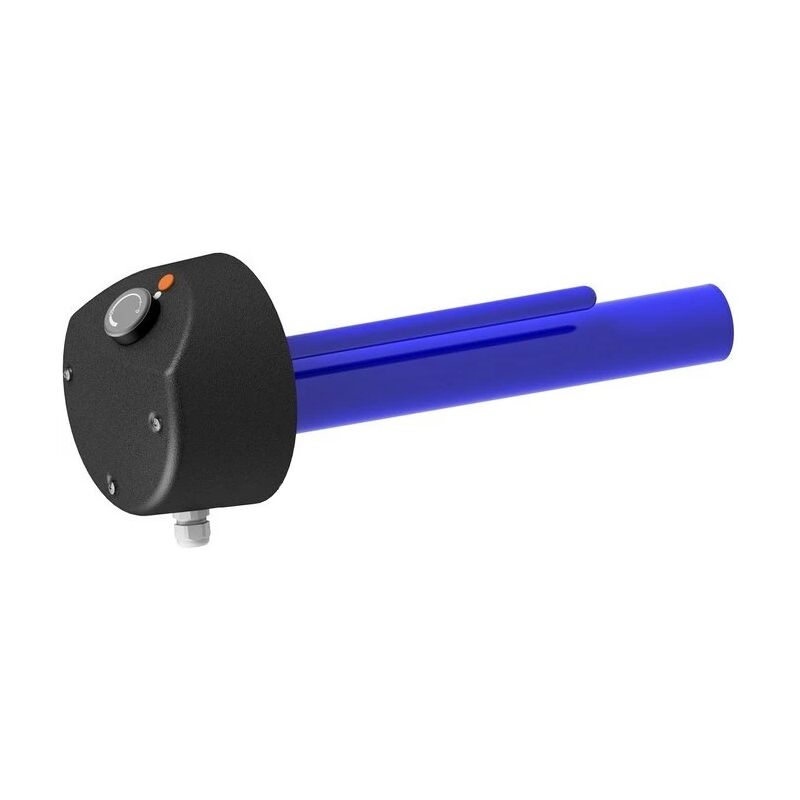

Dražice TPK 210-12/3,3kW topná příruba - 400V, jedna jímka
Vhodné pro fotovoltaické aplikace
Přírubová jednotka s keramickým topným tělesem, vlastním provozním a bezpečnostním termostatem vhodná jako ohřev pro zásobníky teplé vody.
Jednotka je určena k montáži do přírubového otvoru ohřívačů typů OKCE 160–500 S, OKC 160–500 NTR(NTRR)/BP dle rozměru příruby na ohřívači. Je vybavena keramickými topnými tělesy, provozním a bezpečnostním termostatem s rozsahem regulace teploty TUV 5–74 °C.
Topné příruby TPK 210/12 lze použít i do akumulačních nádrží s přírubou, tedy NAD v1, NAD v3-v5 a NADO v1-v3. Při použití redukční příruby 225/210 je možné použití i pro typy OKC 750–1000 NTR(NTRR)/BP a OKCE 750–1000 S.
Součástí topné příruby je i gumové těsnění!!
1. Plastový kryt elektroinstalace
2. Topná příruba
3. Těsnění
4. Keramické těleso
TOPNÉ PŘÍRUBOVÉ JEDNOTKY S KERAMICKÝM TĚLESEM ŘADY TPK
|
Typ |
|
TPK 150-8/2,2 |
TPK |
TPK |
TPK |
TPK |
TPK |
TPK |
|
Objednací číslo |
|
2110409 |
2110435 | 2110437 | 2110436 |
2110440 |
2110441 |
2110442 |
|
Příkon |
[kW] |
2,2 |
3,3 | 2,2 | 3,3 |
6 |
9 |
12 |
|
Hmotnost |
[kg] |
4,2 |
4,5 | 6,6 | 12 |
7 |
9 |
9 |
|
Zástavbová délka |
[mm] |
400 |
400 | 440 | 440 |
350 |
550 |
550 |
|
Elektrické připojení |
|
1/N/PE ~ 230V/50 Hz |
3/N/PE ~ 3x 230V/ 50 Hz, Y |
1/N/PE ~
230V/50 Hz |
3/N/PE ~
3 × 230V/50 Hz, Y |
3/N/PE ~ 3 × 230V/50 Hz, Y |
3/N/PE ~ |
3/N/PE ~ |
|
Doporučená hodnota jističe |
[A] |
16 |
3 × 10 |
16 | 3 x 10 |
3 × 16 |
3 × 20 |
3 × 25 |
|
Elektrické krytí |
|
IP42 |
IP42 |
IP42 | IP42 |
IP42 |
IP42 |
IP42 |
|
Rozsah nastavení teploty |
[°C] |
5–74 |
5–74 |
5-74 | 5-74 |
5–74 |
5–74 |
5–74 |
* – dle způsobu zapojení
Zástavbové délky jsou v toleranci ± 10 mm.
MOŽNOSTI MONTÁŽE TOPNÝCH PŘÍRUBOVÝCH JEDNOTEK ŘADY TPK
|
Typ |
TPK 150-8/2,2kW |
TPK 150-8/3,3kW –1 topná jímka |
TPK 210-12/2,2kW –1 topná jímka |
TPK 210-12/3,3kW –1 topná jímka |
TPK 210.1-12/6kW |
TPK 210.1-12/9kW |
TPK2 10.1-12/12kW |
|
NAD 500 v1 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
NAD 750 v1 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
NAD 1000 v1 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
NAD 1500 v1 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
NAD 2000 v1 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
NAD 500 v3 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
NAD 750 v3 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
NAD 1000 v3 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
NAD 500 v4 |
– |
– |
▲ |
▲ |
▲ |
- |
- |
|
NAD 750 v4 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
NAD 1000 v4 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
NAD 500 v14 |
▲ |
▲ |
– |
– |
– |
– |
– |
|
NADO 500/140 v1 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
NADO 750/140 v1 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
NADO1000/140 v1 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
NADO 500/140 v2 |
– |
– |
▲ |
▲ |
▲ |
– |
– |
|
NADO 750/140 v2 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
NADO 1000/140 v2 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
NADO 300/20 v11 |
– |
– |
▲ |
▲ |
▲ |
– |
– |
|
NADO 400/20 v11 |
– |
– |
▲ |
▲ |
▲ |
– |
– |
|
NADO 750/25 v11 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
NADO 1000/25 v11 |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
▲ lze montovat, – nelze montovat
MOŽNOSTI MONTÁŽE TOPNÝCH PŘÍRUBOVÝCH JEDNOTEK ŘADY TPK
|
Typ |
TPK 150-8/2,2kW |
TPK 150-8/3,3kW |
TPK 210-12/2,2kW |
TPK 210-12/3,3kW |
TPK 210.1-12/6kW |
TPK 210.1-12/9kW |
TPK 210-12/12kW |
|
OKCE 160 S |
– |
– |
▲ |
▲ |
▲ |
– |
– |
|
OKCE 200 S |
– |
– |
▲ |
▲ |
▲ |
– |
– |
|
OKCE 250 S |
– |
– |
▲ |
▲ |
▲ |
– |
– |
|
OKCE 300 S |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
OKCE 500 S |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
OKCE 750 S |
– |
– |
■ |
■ |
■ |
■ |
■ |
|
OKCE 1000 S |
– |
– |
■ |
■ |
■ |
■ |
■ |
|
OKC 160 NTR/BP |
▲ |
▲ |
– |
– |
– |
– |
– |
|
OKC 200 NTR/BP |
▲ |
▲ |
– |
– |
– |
– |
– |
|
OKC 300 R/BP/S |
– |
– |
▲ |
▲ |
▲ |
– |
– |
|
OKC 500 R/BP/S |
– |
– |
▲ |
▲ |
▲ |
– |
– |
|
OKC 750 NTR/BP |
– |
– |
■ |
■ |
■ |
■ |
■ |
|
OKC 1000 NTR/BP |
– |
– |
■ |
■ |
■ |
■ |
■ |
|
OKF 200 NTR/S |
– |
– |
▲ |
▲ |
▲ |
– |
– |
|
OKC 300 F/R/S |
– |
– |
▲ |
▲ |
▲ |
▲ |
▲ |
|
OKC 200 NTRR/BP |
▲ |
▲ |
– |
– |
– |
– |
– |
|
OKC 300 RR/BP/S |
– |
– |
▲ |
▲ |
▲ |
– |
– |
|
OKC 500 RR/BP/S |
– |
– |
▲ |
▲ |
▲ |
– |
– |
|
OKC 750 NTRR/BP |
– |
– |
■ |
■ |
■ |
■ |
■ |
|
OKC 1000 NTRR/BP |
– |
– |
■ |
■ |
■ |
■ |
■ |
|
OKC 200 NTR/HP |
▲ |
▲ |
– |
– |
– |
– |
– |
|
OKC 250 NTR/HP |
▲ |
▲ |
– |
– |
– |
– |
– |
|
OKC 300 R/HP/S |
▲ |
▲ |
– |
– |
– |
– |
– |
|
OKC 500 R/HP/S |
▲ |
▲ |
– |
– |
– |
– |
– |
|
OKC 750 NTR/HP |
– |
– |
■ |
■ |
■ |
■ |
■ |
|
OKC 1000 NTR/HP |
– |
– |
■ |
■ |
■ |
■ |
■ |
|
OKC 300 NTR/HR 100 |
▲ |
▲ |
– |
– |
– |
– |
– |
|
OKC 400 NTRR/HP/SOL |
▲ |
▲ |
– |
– |
– |
– |
– |
|
OKC 500 NTRR/HP/SOL |
▲ |
▲ |
– |
– |
– |
– |
– |
▲ lze montovat, ■ lze montovat jen s redukční přírubou 225/210, – nelze montovat
