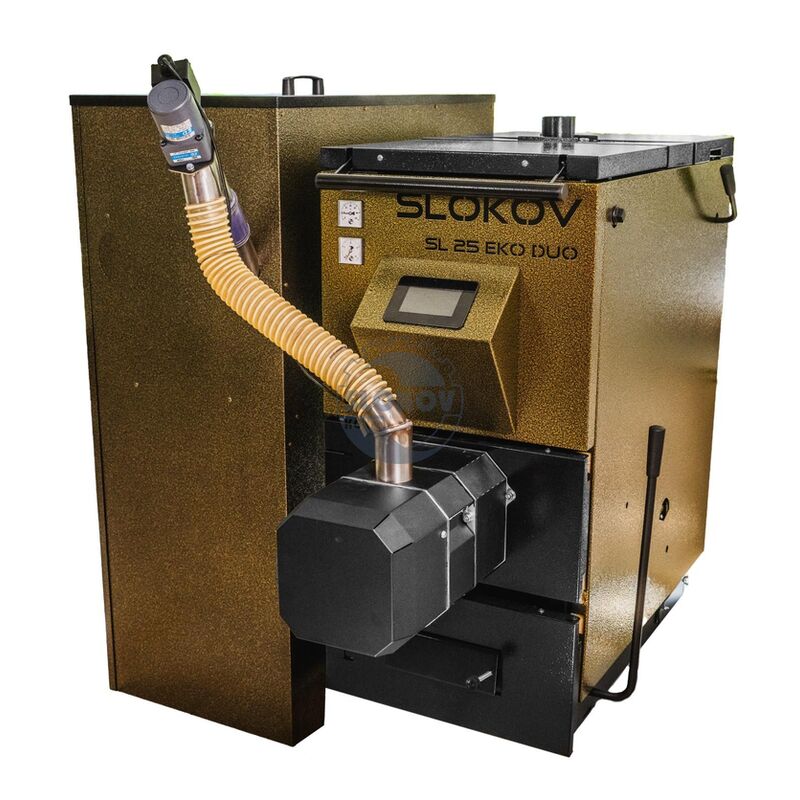

KOTEL Slokov SL15EKO DUO kotel na pelety a drevo (EKODESIGN)

Popis kotle

Nová řada automatických kotlů Slokov SL-EKO DUO na dřevní pelety A1 a kusové dříví splňuje emisní třídu 5 a EKODESIGN. Kotle SL-EKO DUO lze provozovat bez přívodu elektrické energie v ručním režimu topení dřevem a na samotížné systémy. Kotle SL-EKO DUO mají nový patentový systém spalovací komory, díky kterému zaručují tyto kotle ekologické spalování s vysokou účinností. Díky patentovanému systému lze topit více palivy, aniž by se musel z kotle vyjmout hořák na spalování pelet.

Kotle jsou vyráběny se standardní vstupní a výstupní přírubou typu Slokov (4x šroub M12). Toto provedení umožňuje snadnou výměnu staršího kotle SLOKOV za kotel nový. Protipříruby jsou ale nově vyráběny s vývodem G2″ (vnitřní závit) pro snazší prvomontáž.

Vstupní a výstupní příruba na novém kotli má stejný tvar a stejnou polohu jako u kotlů SL27, SL27-3, SL33 a SL33-3 (kotle na uhlí od firmy SLOKOV). Kotle jsou snadno zaměnitelné za starší typy kotlů Slokov a také za kotle Dakon s pomocí přestavbové sady.

Konstrukce kotle

Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen vodní přepážkou na násypnou šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Pod spalovací komorou a násypnou šachtou je dvoudílný rošt, ovládaný z boční strany kotle pákou a z přední strany kotle je vložen hořák pro spalování dřevních pelet.

Regulace sekundárního vzduchu přiváděného do spalovací komory zvyšuje účinnost kotle. Primární vzduch je přiváděn pod rošt regulovatelnou klapkou v popelníkových dvířkách. Regulace se provádí ručně nebo automatickým regulátorem výkonu (TRV), který je dodáván jako příslušenství současně s kotlem. Vstup a výstup topné vody je standardně opatřen přírubami G2″, je možno si ale objednat i kotel s přírubami G 1 1/2″ nebo DN 65. Kouřovod je v ose kotle na zadní straně.

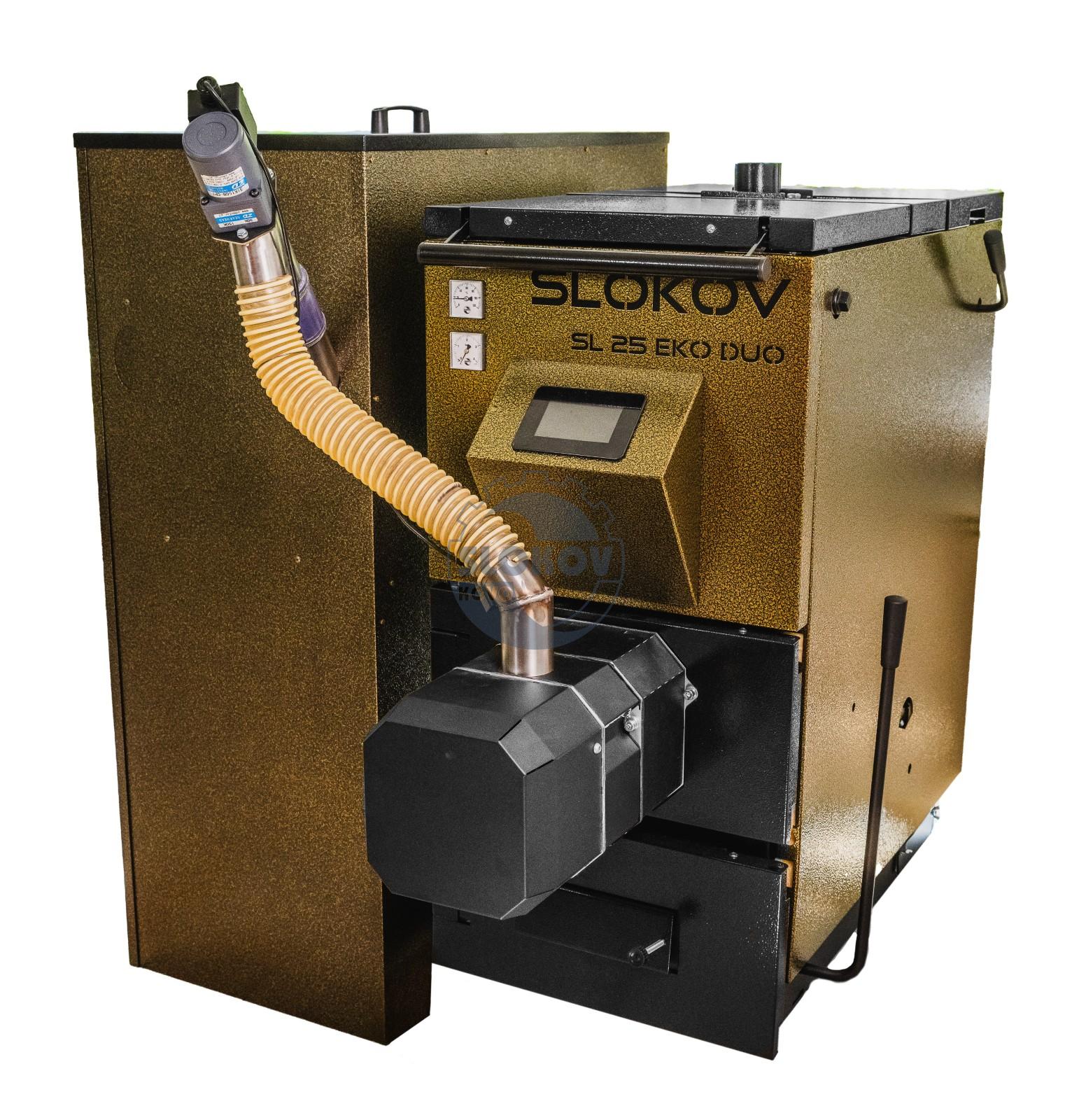

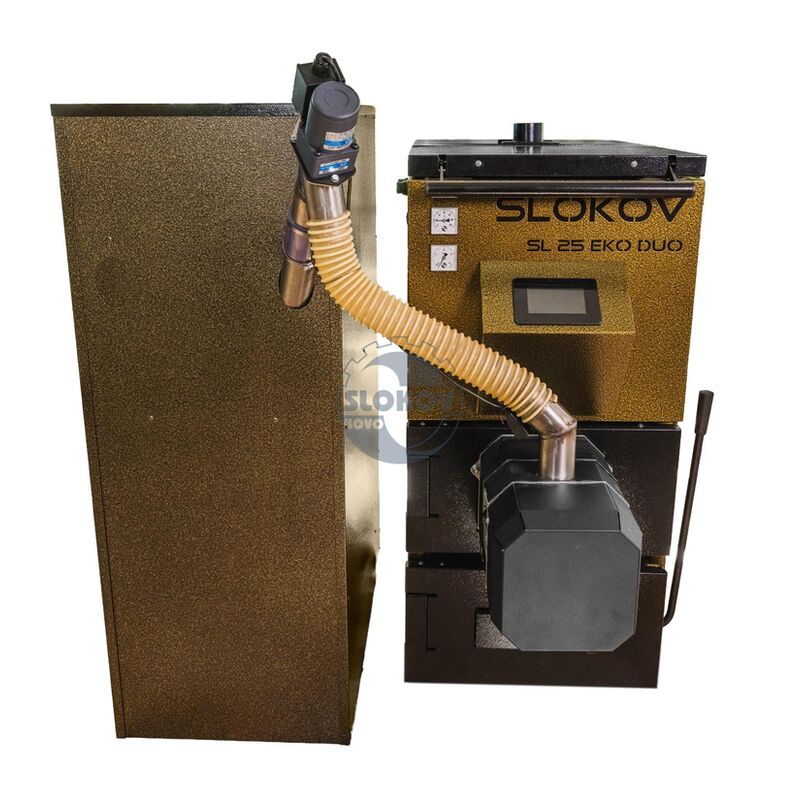

Sestava kotle

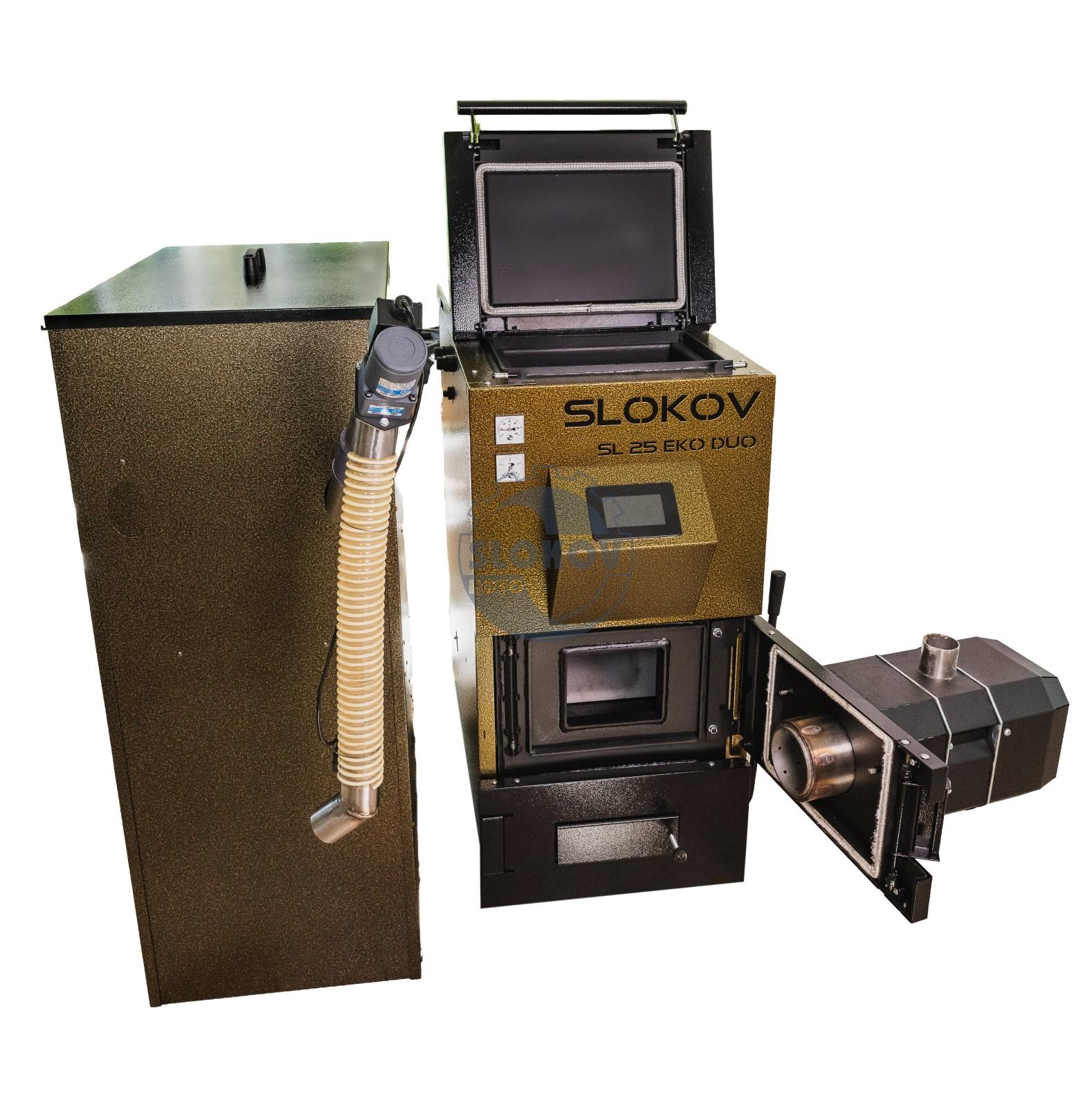

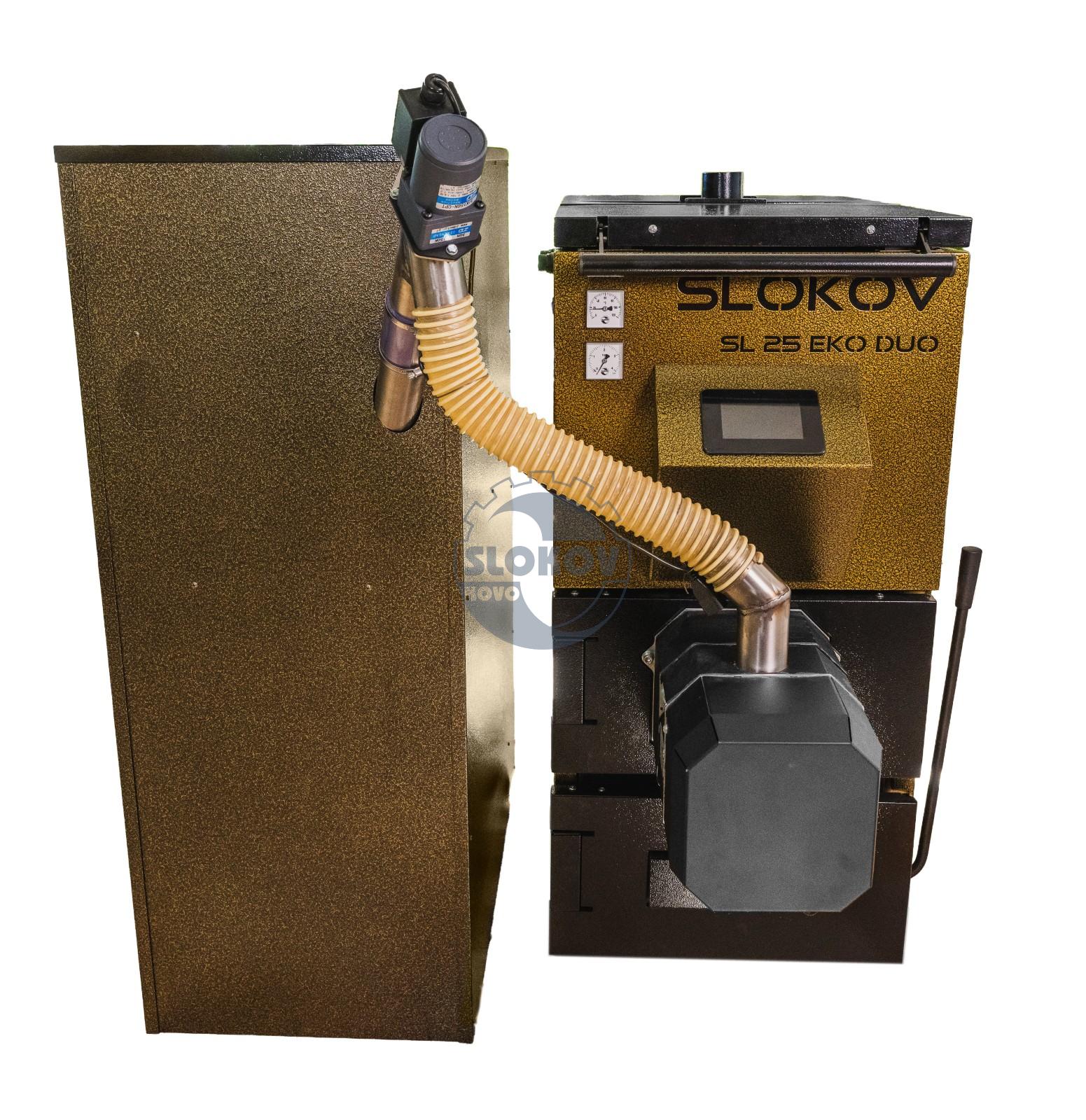

• kotel SL-EKO DUO
• hořák na spalování pelet
• dopravník pelet 2,5 m
• nádrž na pelety o objemu 250 l

Použití kotle, palivo

Ocelový teplovodní kotel Slokov SL-EKO DUO je zdroj tepla vhodný pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou kolem 11-25 kW dle tepelných ztrát domu. Otopný systém může být s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.

Kotel Slokov SL-EKO DUO je určen pro spalování dřevních pelet A1, suchého dřeva s maximální vlhkostí 20 %, tj. přířezů z kulatiny do pr. 100 mm a délky do 270 mm, respektive štípaného dřeva s kůrou nebo bez kůry a dřevních briket. Výrobce doporučuje dřevo ukládat do přikládací šachty příčně, aby docházelo k plynulému odhořívání a sesuvu paliv. Při použití tzv. „netvarů“ je nutný zvýšený dohled obsluhy.

Dobrá funkce je podmíněna kromě odborné instalace také potřebným komínovým tahem, správnou obsluhou a pravidelnou údržbou kotle.

Hlavní rozměry kotle Variant SL-EKO DUO

Legenda

• 1 – Kotel SL-EKO DUO
• 2 – Nádrž na pelety
• 3 – Hořák kotle
• 4 – Přívod pelet do hořáku
• 5 – Šnekový dopravník
• 6 – Kouřovod kotle
• 7 – Svorkovnice a řízení kotle
• 8 – Dotykový displej a ovládání kotle

Schématický řez kotlem SL-EKO DUO

• 15 – Proti příruba

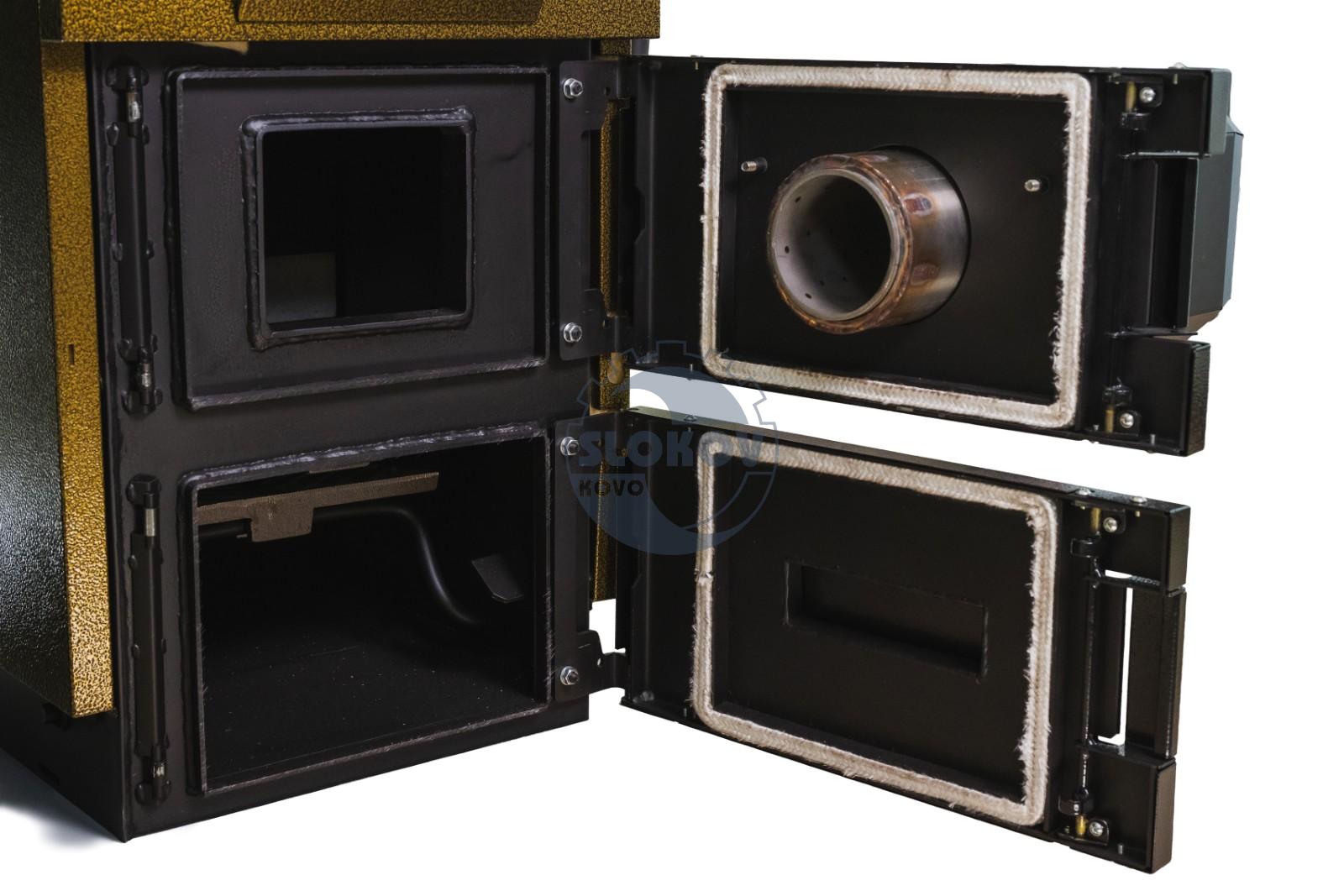

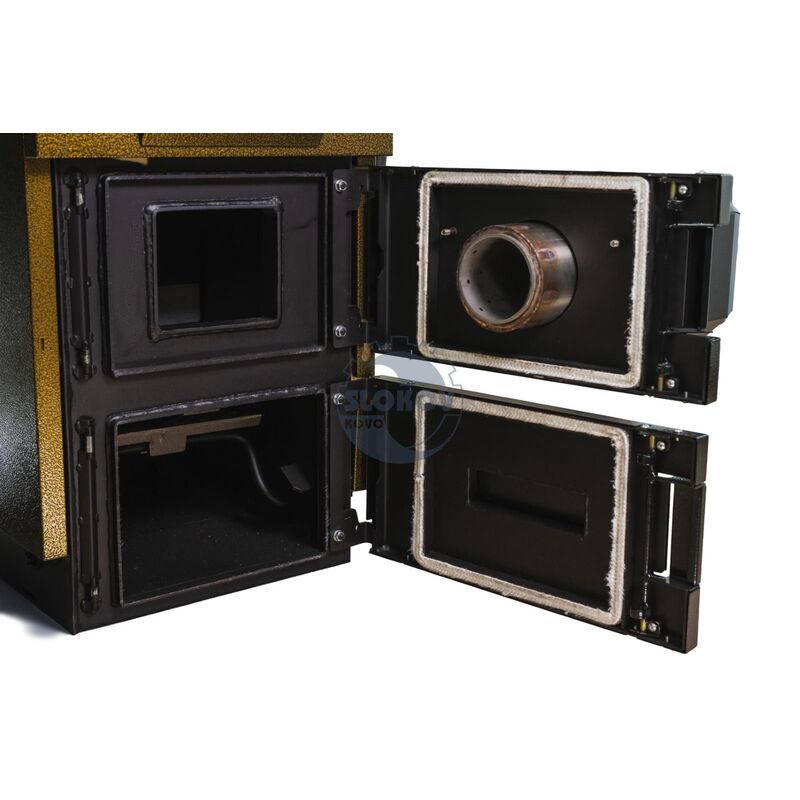

• 16 – Přikládací dvířka
• 17 – Těsnící šňůra přikl.
•         dvířek
• 18 – Madlo

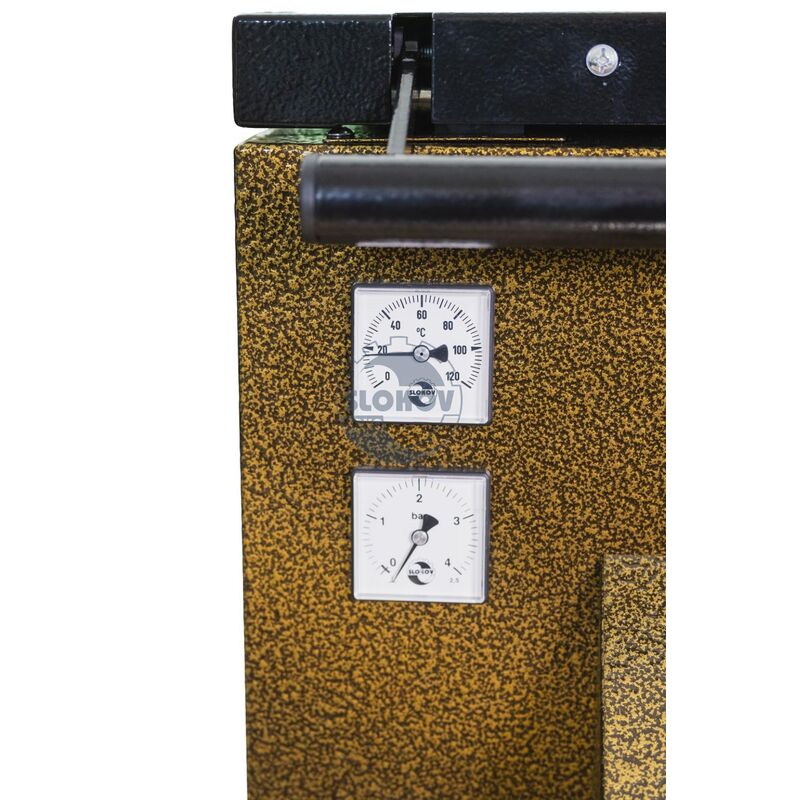

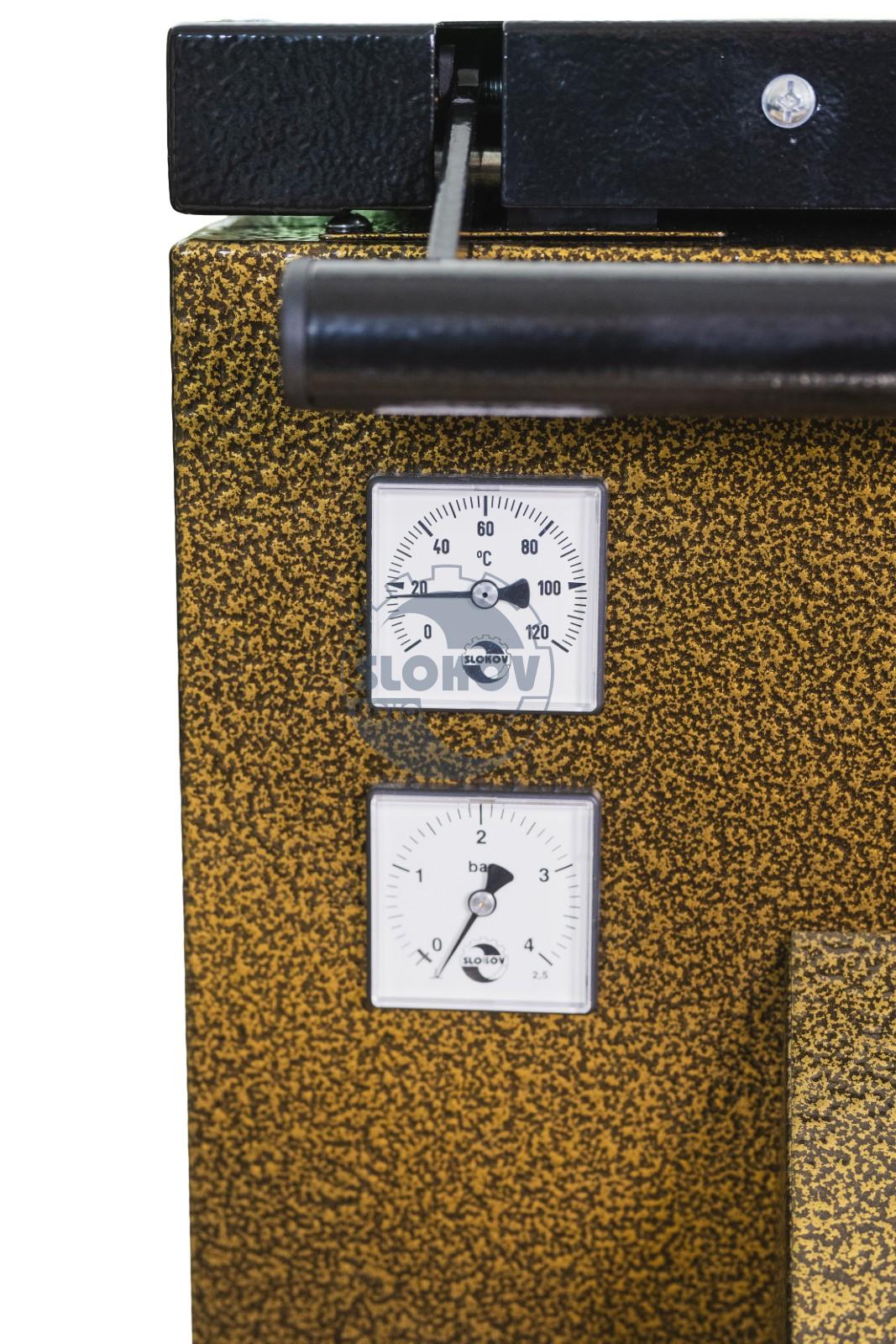

• 19 – Tlakoměr
• 20 – Kapsa vzduchu přední
• 21 – Displej řídicí jednotky
• 22 – Žárobetonové tvarovky
• 23 – Hořák
• 24 – Krycí plech hořáku
• 25 – Těsnící šňůra popelových dvířek
• 26 – Klapka

• 27 – Rošt
• 28 – Popelník
• 30 – Boční kryt
• 31 – Sazové dvířka
• 32 – Napouštěcí ventil
• 33 – Zadní kryt
• 34 – Řídící jednotka
• 35 – Zatápěcí klapka
• 36 – Táhlo klapky
• 37 – Těsnící šňůra víka výměníku
• 38 – Víko výměníku
• 39 – Přepážka spalin
