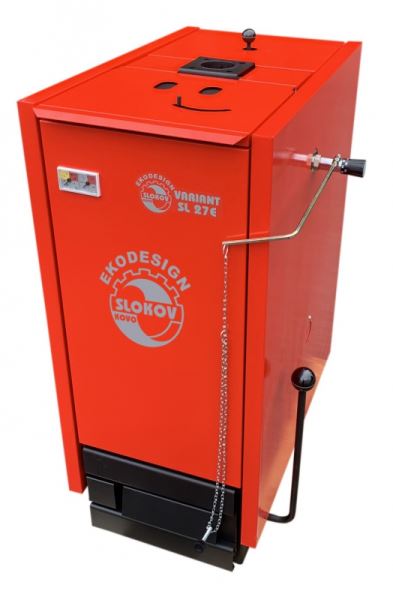

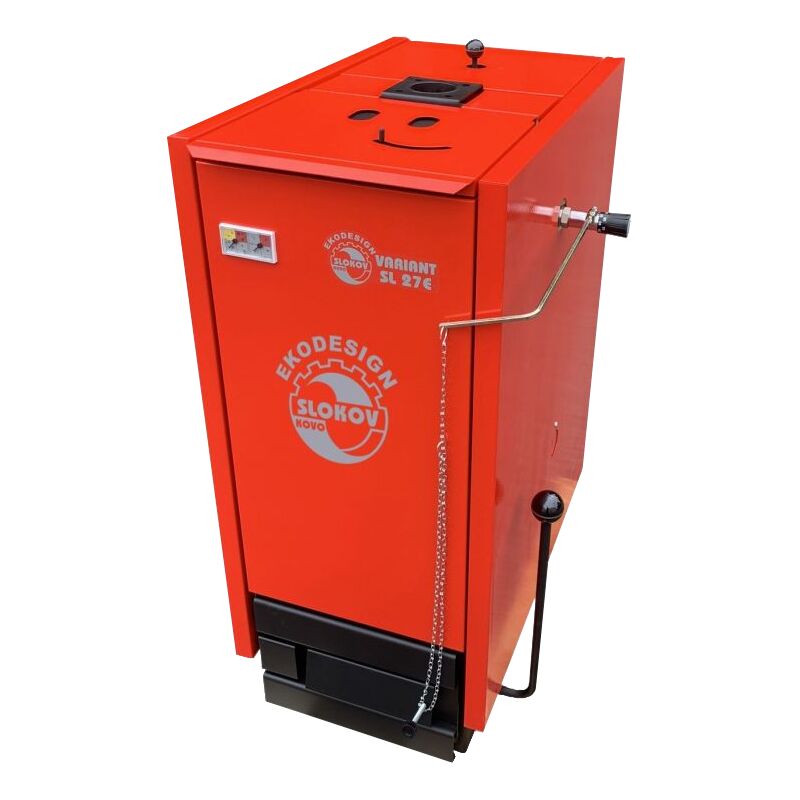

SLOKOV VARIANT EKODESIGN SL27E Kotel na tuhá paliva

Slokov Variant SL27E Kotel na tuhá paliva

Kotle jsou vyráběny se standartní vstupní a výstupní přírubou typu "Slokov" (4x šroub M12). Toto provedení umožňuje snadnou výměnu staršího kotle SLOKOV za kotel nový. Protipříruby jsou vyráběny s vývodem DN65.

Vstupní a výstupní příruba na kotli mají stejný tvar a stejnou polohu jako příruby u kotlů SL27, SL27-3, SL33, SL33-3, SL27-4 a SL33-4 (kotle na uhlí od firmy SLOKOV). To zaručuje snadnou výměnu staršího kotle zmíněného typu za tento nový kotel. Je však třeba počítat s větší šířkou kotle a s větší násypnou šachtou u SL33E (kotel potřebuje více místa do boku a dopředu u SL33E).

Kotel splňuje 4. třídu dle ČSN EN 303-5 a EKODESIGN dle 2015/1189

Konstrukce kotle

Kotel je svařen z ocelových plechů. Vnitřní prostor je rozdělen vodní přepážkou na násypnou šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu. Pod spalovací komorou a násypnou šachtou je dvoudílný rošt, ovládaný z boční strany kotle pákou.

Regulace sekundárního vzduchu přiváděného do spalovací komory zvyšuje účinnost kotle. Primární vzduch je přiváděn pod rošt regulovatelnou klapkou v popelníkových dvířkách. Regulace se provádí ručně nebo automatickým regulátorem, který je součástí ceny kotle. Vstup a výstup topné vody je opatřen přírubami DN 65. Kouřovod je v ose kotle na zadní straně. Zatápěcí klapka se ovládá z boku kotle. Sazové otvory pro čištění kotle jsou na kotli umístěny z obou stran.

Použití kotle, palivo

Ocelový teplovodní kotel VARIANT SL E je zdrojem tepla vhodný pro vytápění bytů, rodinných domků, provozoven a obdobných objektů s tepelnou ztrátou 20-33 kW. Otopný systém může být s otevřenou nebo tlakovou expanzní nádobou, samotížným nebo nuceným oběhem otopné vody, s maximálním přetlakem 200 kPa.

Předepsané palivo pro kotle VARIANT SL20E, SL27E, SL33E je dle ČSN EN 303-5–b hnědé uhlí, zrnění 20-40 mm, ořech 1, o minimální výhřevnosti 19,1 MJ/kg.

Dobrá funkce kotle je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.

Rady a doporučení k provozu kotlů

Při prvních několika zátopech se na stěnách nového kotle vysráží vodní pára obsažená ve spalinách. Voda potom stéká do prostoru popelníku a do prostoru pod lamelami (někdy může být této vody tolik, že to vypadá jako by kotel tekl). Proto je dobré při prvních zátopech roztopit kotel na telotu cca 80°C, aby došlo k vysušení celého kotle. Po několika zátopech by se rosení stěn kotle mělo úplně vytratit.

V jarních a podzimních měsících a při nižším tahu komína doporučujeme vytáhnout z kotle vířiče umístěné v prostoru výměníku. Pokud toto opatření nestačí k dosažení požadovaného výkonu je možno vyzkoušet provoz kotle bez žárobetonových desek umístěných ve spalovací komoře kotle
19,1 MJ/kg. Dobrá funkce kotle je podmíněna kromě odborné instalace také potřebným komínovým tahem a správnou obsluhou.

Kotel je svařen z kvalitních ocelových plechů tloušťky 5mm. Vnitřní prostor je rozdělen vodní přepážkou na násypnou šachtu, spalovací komoru a výměník, kterým proudí spaliny ke kouřovému hrdlu.Pod spalovací komorou a násypnou šachtou je dvoudílný rošt, ovládaný z boční strany kotle pákou. Regulace sekundárního vzduchu přiváděného do spalovací komory zvyšuje účinnost kotle. Primární vzduch je přiváděn pod rošt regulovatelnou klapkou v popelníkových dvířkách. Regulace se provádí ručně nebo automatickým regulátorem, který je dodáván jako zvláštní příslušenství a není součástí ceny kotle. Vstup a výstup topné vody je opatřen přírubami DN 65. Kouřovod je v ose kotle na zadní straně. Zatápěcí klapka se ovládá z horní části kotle.
