DRAŽICE TJ 6/4''-2kW šroubovací elektrická jednotka + prodloužená chladící část 2110353
Máte dotaz?
Napište nám, brzy se ozveme
DRAŽICE TJ 6/4''-2kW šroubovací elektrická jednotka + prodloužená chladící část 2110353
DRAŽICE TJ 6/4''-2kW šroubovací elektrická jednotka + prodloužená chladící část 2110353

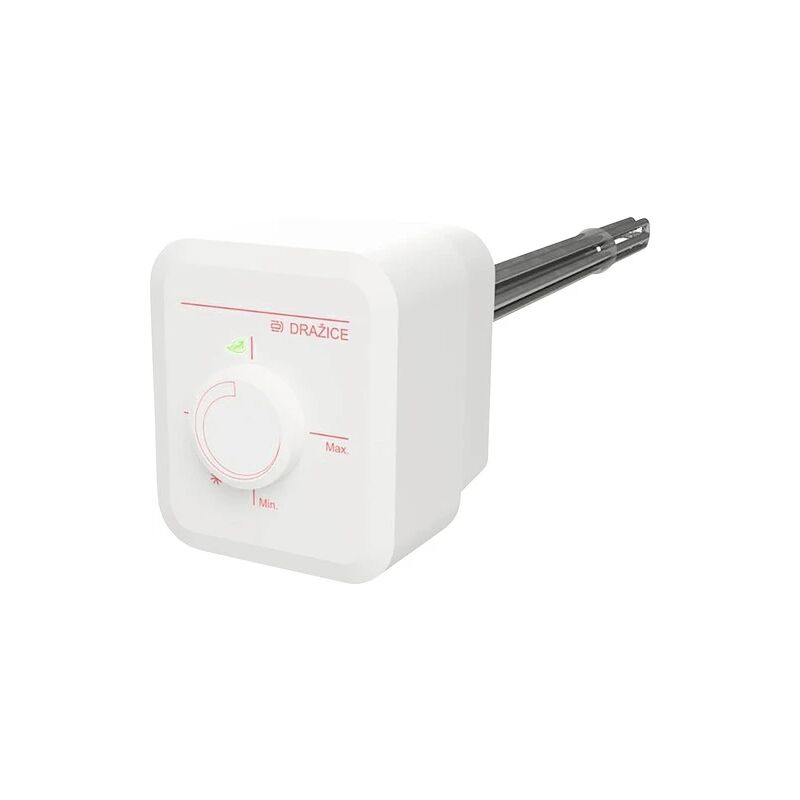

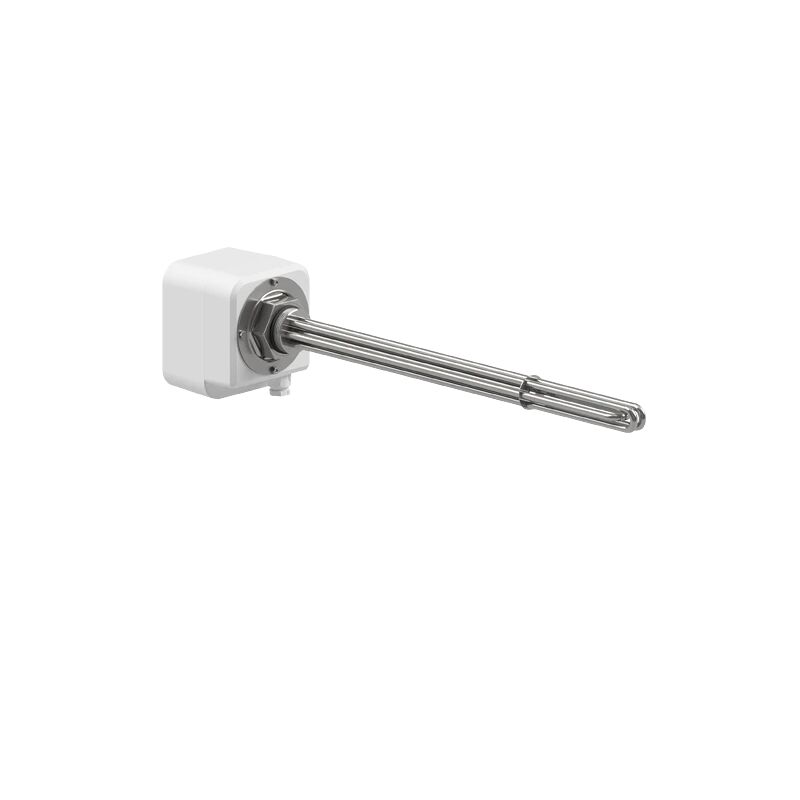

Dražice TJ G 6/4''-2kW šroubovací elektrická jednotka+prodloužená chladící část
Součástí tělasa je připojovací kabel, připojení nemusí provést odborně způsobilá osoba.
Nově galvanicky oddělené těleso.
Elektrická šroubovací topná jednotka řady TJ je samostatné elektrické topné zařízení na vodu vybavené topným tělesem +prodloužená chladící část, provozním a bezpečnostním termostatem. Připojuje se na hrdlo se závitem G 6/4''.
Výkon topného tělesa 2 kW, zapojení 230 V. Termostat s vnějším ovládáním umožňuje plynulé nastavení teploty 0–80 °C
Využití
- Pomocný ohřev ohřívačů řady NTR/NTRR hlavně při zapojení v solárním systému.
- Jednotka se dá využít na ohřev vody v jiných zařízeních při dodržení zásad v návodu na použití.
| TJ G 6/4''-2kW | ||||
|---|---|---|---|---|
| Výkon [kW] | 2 | |||
| Zapojení | 1 PE-N AC 230 V/50 Hz | |||
| Doba ohřevu z 10 °C na 60 °C (cca 150 l) [hod] | 4,5 | |||
| Doba ohřevu z 35 °C na 60 °C (cca 150 l) [hod] | 2,2 | |||
| Elektrické krytí | IP 45 | |||
| Rozsah nastavení [°C] | 0–75 | |||
| Délka tělesa s prodlouženou chladnou částí [mm] L1 | 380 | |||
| Délka tělesa [mm] L | 350 |
Nový design
Starý design
Vhodné pro fotovoltaické aplikace
ŠROUBOVACÍ ELEKTRICKÉ TOPNÉ JEDNOTKY ŘADY TJ
|
Typ |
|
TJ6/4"-2 |
TJ6/4"-2,5 |
TJ6/4"-3,3 |
TJ6/4"-3,75 |
TJ6/4"E-3,75 |
TJ6/4"-4,5 |
TJ6/4"E-4,5 |
TJ6/4"-6 |
TJ6/4"E-6 |
TJ6/4"-9 |
||
|
Objednací číslo |
|
–/ 2110353 |
–/ 2110354 |
2110355/ – |
–/ 2110356 |
2110365 |
–/ 2110357 |
2110366 |
–/ 2110358 |
2110367 |
2110363/ 2110360 |
||
|
Příkon |
[kW] |
2 |
2,5 |
3,3 |
3,75 |
3,75 |
4,5 |
4,5 |
6 |
6 |
9 |
||
|
Zástavbová délka L/L1 |
[mm] |
–/380 |
–/405 |
325/– |
–/450 |
450 |
–/500 |
500 |
–/520 |
520 |
605/ 690 |
||
|
Chladná část topné jednotky (± 10 mm) |
|
175 |
175 |
60 |
175 |
175 |
175 |
175 |
175 |
175 |
60/ 175 |
||
|
Hmotnost |
[kg] |
1,2 |
1,3 |
1,7 |
2 |
2 |
2 |
2 |
2 |
2 |
2/2,3 |
||
|
Elektrické připojení |
|
1/N/PE~ |
3/N/PE~ |
3/N/PE~ |
3/N/PE~ |
3/N/PE~ |
3/N/PE~ |
3/N/PE~ |
3/N/PE~ 400V/50Hz,Δ |
||||
|
Doporučená hodnota jističe |
[A] |
16 |
16 |
3×10 |
3×10 |
3×10 |
3×10 |
3×10 |
3×16 |
3×16 |
3×20 |
||
|
Elektrické krytí |
|
IP44 |
|||||||||||
|
Rozsah nastavení teploty |
[°C] |
5–74 |
|||||||||||
|
Doba ohřevu cca 150l10–60°C |
[h] |
4,5 |
4 |
2,7 |
2,3 |
2,3 |
2 |
2 |
1,5 |
1,5 |
1 |
||
U typů TJ 6/4″-2 a TJ6/4″-2,5 je nově flexibilní přívodní kabel do zásuvky.
Zástavbové délky jsou v toleranci ±10 mm.
MOŽNOSTI MONTÁŽE ŠROUBOVACÍCH ELEKTRICKÝCH TOPNÝCH JEDNOTEK ŘADY TJ
*TJ6/4" s prodlouženou chladnou částí, ▲lze montovat, – nelze montovat
* TJ 6/4″ s prodlouženou chladnou částí, ▲ lze montovat, – nelze montovat
