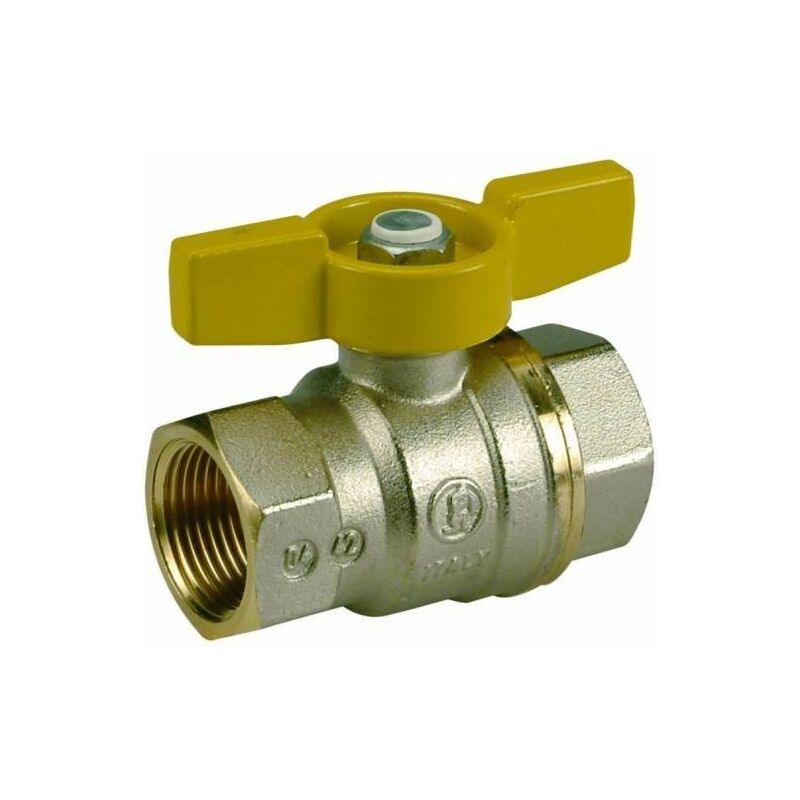

Kulový kohout s koulí DADO®, s vnitřními závity, ovládání vrtulkou. Těžká řada. Niklovaný. Ve shodě s normou ČSN EN331:1998. (použití na topné plyny). Nový kulový kohout R950 je výsledkem dlouhodobého vývoje a náročných provozních zkoušek. Pro zvýšení životnosti a snížení ovládacích sil, byla vyvinuta speciálně tvarovaná koule DADO a nový profil těsnění. Prohlubně na povrchu koule výrazně snižují stykovou plochu – inkrustace a naplavené nečistoty nepřicházejí při otáčení koule do styku s těsněním.
Návod:
Slouží jako uzavírací armatura v rozvodech plynů dle EN437 (1.,2. a 3. třídy), vody, vzduchu a dalších neagresivních médií. Ko-hout nevyžaduje údržbu. Vlastní tělo kohoutu je sešroubováno a slepeno (pozice 7 a 10, pravý závit), tento spoj nesmí být demon-tován. Pro zaručení těsnosti jsou zakázány veškeré činnosti působící ve směru povolování spoje těla kohoutu. Kohout nesmí být rozebrán, smontován a znovu použit. Při jakémkoliv poškození (mimo výměny vrtulky, nebo páčky), musí být kohout vyměněn za nový. Provádění montážních svarů potrubí je dovoleno v minimální vzdálenosti 20 cm od hrany uzávěru. V žádném případě nesmí teplota uzávěru překročit 185°C. Rozvod potrubí musí být proveden tak, aby byla zaručena souosost bez ohybového pnutí na ko-hout. Na kohout nesmí být působeno rázy. V provozu u rozvodů vody doporučujeme alespoň jednou za 6 měsíců kohout přestavit v celém rozsahu ovládání, aby se z koule odstranily případné usazeniny (zvláště u tvrdých a železitých vod tento interval zkrátit).
Provedení: R950 - žlutá páčka, R950R - červená páčka, R951 - žlutá vrtulka, R951R - červená vrtulka. Použití:
základní provozní tekutiny: plyny dle EN 437 (svítiplyn, zemní plyn, propan-butan), voda (pitná ČSN 75 7111:1989, teplá užitková voda, topná voda), vzduch, pára do 150°C, benzín, nafta, olej (minerální, hydraulický, syntetický), argon, plynný dusík, parafín, freon, kerosin, acetylén, methanol, glykol. Použití dalších kapalin a plynů nutno konzultovat. Je zakázáno použití na roz-toky kyselin, solí a chloridů!
Teplota okolí: -40 až +100°C,
Provozní teplota média: - 40°C až +185°C,
voda bez nemrznoucích přísad – minimální teplota 0°C pára -max. teplota 150°C
Průtok: obousměrný
Maximální podtlak: -50 kPa
